基本信息

评测编号	053
论文名称	基于解释结构模型(ISM)的吉林省中医药产业发展影响因素分析
作者	韩旭陈守则单红之
通讯方式
原始文章	基于解释结构模型(ISM)的吉林省中医药产业发展影响因素分析

从最终层级图进行初步判断

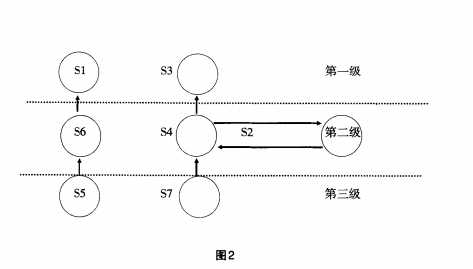

论文原始截图
同一层级是否有横向非回路箭头	无
初步评估结果	这排版也是奇葩
说明	既然算了要素，好歹最后出一个把原来的序号替换掉的图也行。而且出现了两个孤立系统也是有意思。

从原始矩阵开始根据文章采用的方法进行计算

原始矩阵=

$$原始矩阵A=\begin{array} {c|ccccccc}{M_{7 \times7}} &S1 &S2 &S3 &S4 &S5 &S6 &S7\\ \hline S1 &0 &0 &0 &0 &0 &0 &0\\ \hline S2 &1 &0 &0 &1 &0 &0 &1\\ \hline S3 &0 &0 &0 &0 &0 &0 &0\\ \hline S4 &1 &1 &0 &0 &0 &0 &1\\ \hline S5 &1 &1 &1 &1 &0 &0 &0\\ \hline S6 &0 &0 &1 &0 &0 &0 &1\\ \hline S7 &1 &1 &1 &1 &0 &1 &0\\ \hline \end{array} $$

计算结果比较

$$可达矩阵R=\begin{array} {c|ccccccc}{M_{7 \times7}} &S1 &S2 &S3 &S4 &S5 &S6 &S7\\ \hline S1 &1 &0 &0 &0 &0 &0 &0\\ \hline S2 &1 &1 &1 &1 &0 &1 &1\\ \hline S3 &0 &0 &1 &0 &0 &0 &0\\ \hline S4 &1 &1 &1 &1 &0 &1 &1\\ \hline S5 &1 &1 &1 &1 &1 &1 &1\\ \hline S6 &1 &1 &1 &1 &0 &1 &1\\ \hline S7 &1 &1 &1 &1 &0 &1 &1\\ \hline \end{array} $$$$缩减矩阵S=\begin{array} {c|ccccccc}{M_{7 \times7}} &S1 &S2 &S3 &S4 &S5 &S6 &S7\\ \hline S1 &0 &0 &0 &0 &0 &0 &0\\ \hline S2 &1 &0 &0 &1 &0 &0 &0\\ \hline S3 &0 &0 &0 &0 &0 &0 &0\\ \hline S4 &0 &0 &0 &0 &0 &1 &0\\ \hline S5 &0 &1 &0 &0 &0 &0 &0\\ \hline S6 &0 &0 &1 &0 &0 &0 &1\\ \hline S7 &0 &1 &0 &0 &0 &0 &0\\ \hline \end{array} $$

原始结果

第0层

第1层

第2层

回路

结论：错误

7个要素的居然错得离谱。
