基本信息


评测编号075
论文名称基于ISM的鲜活农产品供应链脆弱性影响因素分析
作者周业旺
通讯方式黄冈师范学院 湖北黄冈 438000
原始文章基于ISM的鲜活农产品供应链脆弱性影响因素分析

从最终层级图进行初步判断

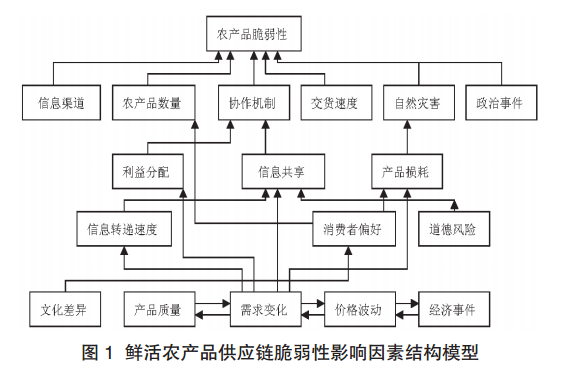

论文原始截图
同一层级是否有横向非回路箭头
初步评估结果
说明初步判断是对的,体现了回路,按照结果优先的抽取规则。按照经验,能正确画出回路的,一般都是对的。

从原始矩阵开始根据文章采用的方法进行计算

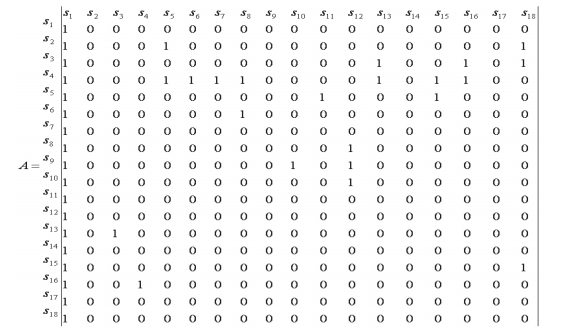

原始矩阵=
$$原始矩阵A=\begin{vmatrix}0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0\\ 1&0&0&0&1&0&0&0&0&0&0&0&0&0&0&0&0&1\\ 1&0&0&0&0&0&0&0&0&0&0&0&1&0&0&1&0&1\\ 1&0&0&0&1&1&1&1&0&0&0&0&1&0&1&1&0&0\\ 1&0&0&0&0&0&0&0&0&0&1&0&0&0&1&0&0&0\\ 1&0&0&0&0&0&0&1&0&0&0&0&0&0&0&0&0&0\\ 1&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0\\ 1&0&0&0&0&0&0&0&0&0&0&1&0&0&0&0&0&0\\ 1&0&0&0&0&0&0&0&0&1&0&1&0&0&0&0&0&0\\ 1&0&0&0&0&0&0&0&0&0&0&1&0&0&0&0&0&0\\ 1&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0\\ 1&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0\\ 1&0&1&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0\\ 1&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&1\\ 1&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0\\ 1&0&0&1&0&0&0&0&0&0&0&0&0&0&0&0&0&0\\ 1&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0\\ 1&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0\\\end{vmatrix} $$

计算结果比较


$$可达矩阵R=\begin{vmatrix}1&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0\\ 1&1&0&0&1&0&0&0&0&0&1&0&0&0&1&0&0&1\\ 1&0&1&1&1&1&1&1&0&0&1&1&1&0&1&1&0&1\\ 1&0&1&1&1&1&1&1&0&0&1&1&1&0&1&1&0&1\\ 1&0&0&0&1&0&0&0&0&0&1&0&0&0&1&0&0&0\\ 1&0&0&0&0&1&0&1&0&0&0&1&0&0&0&0&0&0\\ 1&0&0&0&0&0&1&0&0&0&0&0&0&0&0&0&0&0\\ 1&0&0&0&0&0&0&1&0&0&0&1&0&0&0&0&0&0\\ 1&0&0&0&0&0&0&0&1&1&0&1&0&0&0&0&0&0\\ 1&0&0&0&0&0&0&0&0&1&0&1&0&0&0&0&0&0\\ 1&0&0&0&0&0&0&0&0&0&1&0&0&0&0&0&0&0\\ 1&0&0&0&0&0&0&0&0&0&0&1&0&0&0&0&0&0\\ 1&0&1&1&1&1&1&1&0&0&1&1&1&0&1&1&0&1\\ 1&0&0&0&0&0&0&0&0&0&0&0&0&1&0&0&0&1\\ 1&0&0&0&0&0&0&0&0&0&0&0&0&0&1&0&0&0\\ 1&0&1&1&1&1&1&1&0&0&1&1&1&0&1&1&0&1\\ 1&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&1&0\\ 1&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&1\\\end{vmatrix} $$$$缩减矩阵S=\begin{vmatrix}0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0\\ 0&0&0&0&1&0&0&0&0&0&0&0&0&0&0&0&0&1\\ 0&0&0&1&0&0&0&0&0&0&0&0&0&0&0&0&0&1\\ 0&0&0&0&1&1&1&0&0&0&0&0&1&0&0&0&0&0\\ 0&0&0&0&0&0&0&0&0&0&1&0&0&0&1&0&0&0\\ 0&0&0&0&0&0&0&1&0&0&0&0&0&0&0&0&0&0\\ 1&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0\\ 0&0&0&0&0&0&0&0&0&0&0&1&0&0&0&0&0&0\\ 0&0&0&0&0&0&0&0&0&1&0&0&0&0&0&0&0&0\\ 0&0&0&0&0&0&0&0&0&0&0&1&0&0&0&0&0&0\\ 1&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0\\ 1&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0\\ 0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&1&0&0\\ 0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&1\\ 1&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0\\ 0&0&1&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0\\ 1&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0\\ 1&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0\\\end{vmatrix} $$
原始结果
S1
S2
S3
S4
S5
S6
S7
S8
S9
S10
S11
S12
S13
S14
S15
S16
S17
S18
第0层
第1层
第2层
第3层
第4层

结论:正确


吐槽一下,这个矩阵好挫,有点歪。估计是截图形式弄的。整个计算还是中规中矩,没有错误的。
