基本信息

评测编号	081
论文名称	基于ISM和AHP的危险品仓储风险影响因素研究
作者	张博倩1 吕淑然1 马子超2 高焕然1
通讯方式	1.首都经济贸易大学 2.中国建筑科学研究院
原始文章	基于ISM和AHP的危险品仓储风险影响因素研究

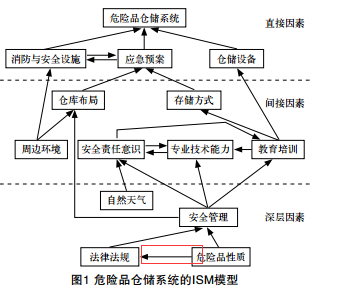

从最终层级图进行初步判断

论文原始截图
同一层级是否有横向非回路箭头	有
初步评估结果	确定是错的
说明	这个箭头可能是回路的，丢了一个，后续只是校验错在哪里！

从原始矩阵开始根据文章采用的方法进行计算

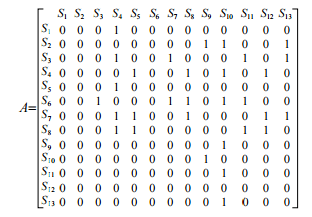

原始矩阵=

$$原始矩阵A=\begin{array} {c|ccccccc}{M_{13 \times13}} &S1 &S2 &S3 &S4 &S5 &S6 &S7 &S8 &S9 &S10 &S11 &S12 &S13\\ \hline S1 &0 &0 &0 &1 &0 &0 &0 &0 &0 &0 &0 &0 &0\\ \hline S2 &0 &0 &0 &0 &0 &0 &0 &0 &1 &1 &0 &0 &1\\ \hline S3 &0 &0 &0 &1 &0 &0 &1 &0 &0 &0 &1 &0 &1\\ \hline S4 &0 &0 &0 &0 &1 &0 &0 &1 &0 &1 &0 &1 &0\\ \hline S5 &0 &0 &0 &1 &0 &0 &0 &0 &0 &0 &0 &0 &0\\ \hline S6 &0 &0 &1 &0 &0 &0 &1 &1 &0 &1 &1 &0 &0\\ \hline S7 &0 &0 &0 &1 &1 &0 &0 &1 &0 &0 &0 &1 &1\\ \hline S8 &0 &0 &0 &1 &1 &0 &0 &0 &0 &0 &1 &1 &0\\ \hline S9 &0 &0 &0 &0 &0 &0 &0 &0 &0 &1 &0 &0 &0\\ \hline S10 &0 &0 &0 &0 &0 &0 &0 &0 &1 &0 &0 &0 &0\\ \hline S11 &0 &0 &0 &0 &0 &0 &0 &0 &0 &1 &0 &0 &0\\ \hline S12 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0\\ \hline S13 &0 &0 &0 &0 &0 &0 &0 &0 &0 &1 &0 &0 &0\\ \hline \end{array} $$

计算结果比较

$$可达矩阵R=\begin{array} {c|ccccccc}{M_{13 \times13}} &S1 &S2 &S3 &S4 &S5 &S6 &S7 &S8 &S9 &S10 &S11 &S12 &S13\\ \hline S1 &1 &0 &0 &1 &1 &0 &0 &1 &1 &1 &1 &1 &0\\ \hline S2 &0 &1 &0 &0 &0 &0 &0 &0 &1 &1 &0 &0 &1\\ \hline S3 &0 &0 &1 &1 &1 &0 &1 &1 &1 &1 &1 &1 &1\\ \hline S4 &0 &0 &0 &1 &1 &0 &0 &1 &1 &1 &1 &1 &0\\ \hline S5 &0 &0 &0 &1 &1 &0 &0 &1 &1 &1 &1 &1 &0\\ \hline S6 &0 &0 &1 &1 &1 &1 &1 &1 &1 &1 &1 &1 &1\\ \hline S7 &0 &0 &0 &1 &1 &0 &1 &1 &1 &1 &1 &1 &1\\ \hline S8 &0 &0 &0 &1 &1 &0 &0 &1 &1 &1 &1 &1 &0\\ \hline S9 &0 &0 &0 &0 &0 &0 &0 &0 &1 &1 &0 &0 &0\\ \hline S10 &0 &0 &0 &0 &0 &0 &0 &0 &1 &1 &0 &0 &0\\ \hline S11 &0 &0 &0 &0 &0 &0 &0 &0 &1 &1 &1 &0 &0\\ \hline S12 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &1 &0\\ \hline S13 &0 &0 &0 &0 &0 &0 &0 &0 &1 &1 &0 &0 &1\\ \hline \end{array} $$$$缩减矩阵S=\begin{array} {c|ccccccc}{M_{13 \times13}} &S1 &S2 &S3 &S4 &S5 &S6 &S7 &S8 &S9 &S10 &S11 &S12 &S13\\ \hline S1 &0 &0 &0 &1 &0 &0 &0 &0 &0 &0 &0 &0 &0\\ \hline S2 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &1\\ \hline S3 &0 &0 &0 &0 &0 &0 &1 &0 &0 &0 &0 &0 &0\\ \hline S4 &0 &0 &0 &0 &1 &0 &0 &0 &0 &0 &0 &1 &0\\ \hline S5 &0 &0 &0 &0 &0 &0 &0 &1 &0 &0 &0 &0 &0\\ \hline S6 &0 &0 &1 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0\\ \hline S7 &0 &0 &0 &1 &0 &0 &0 &0 &0 &0 &0 &0 &1\\ \hline S8 &0 &0 &0 &1 &0 &0 &0 &0 &0 &0 &1 &0 &0\\ \hline S9 &0 &0 &0 &0 &0 &0 &0 &0 &0 &1 &0 &0 &0\\ \hline S10 &0 &0 &0 &0 &0 &0 &0 &0 &1 &0 &0 &0 &0\\ \hline S11 &0 &0 &0 &0 &0 &0 &0 &0 &0 &1 &0 &0 &0\\ \hline S12 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0\\ \hline S13 &0 &0 &0 &0 &0 &0 &0 &0 &0 &1 &0 &0 &0\\ \hline \end{array} $$

原始结果

S10

S11

S12

S13

结论：勉强算错吧

层级数对的，就是画最后一图的时候看着别扭。
