正文

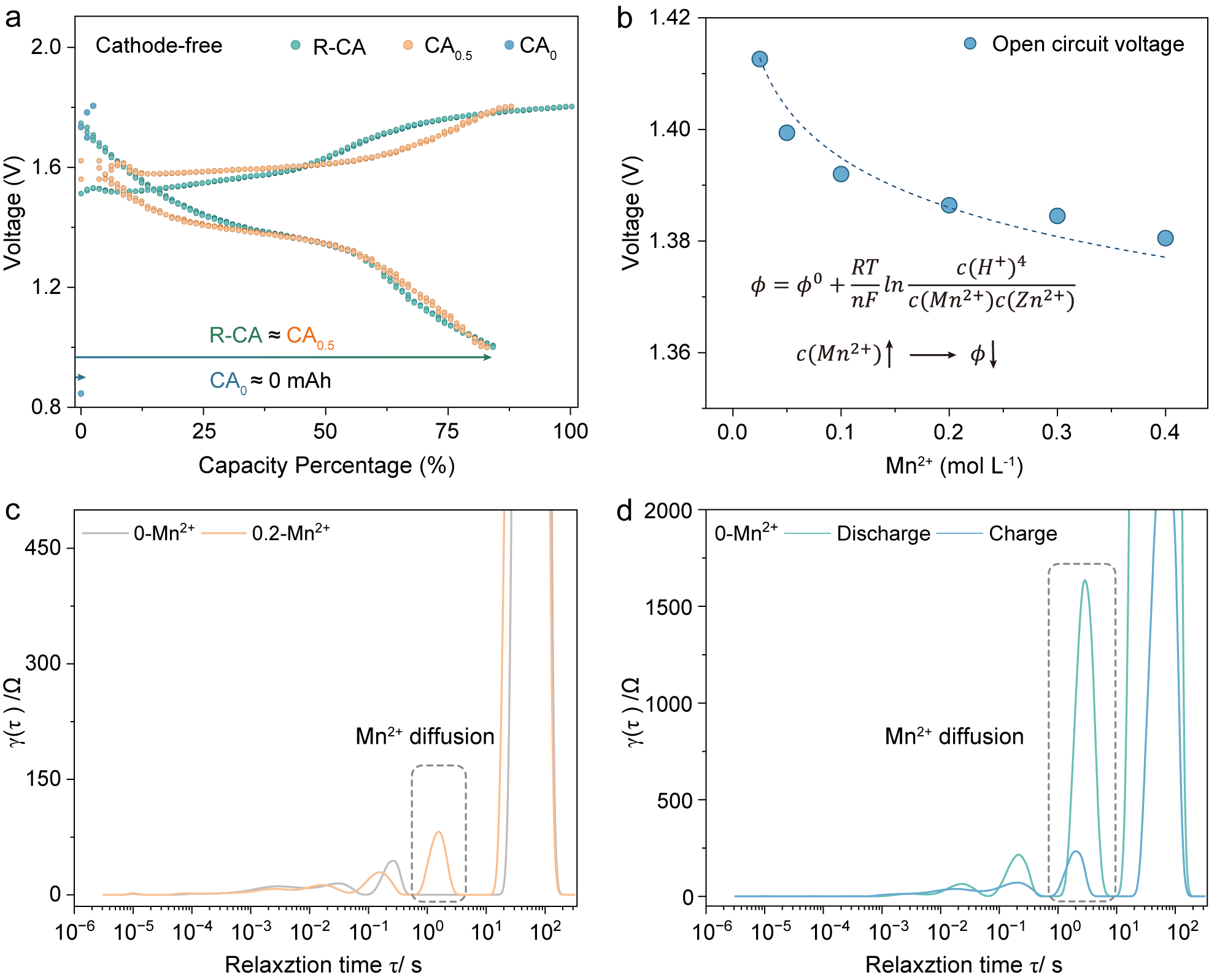

(a)使用R-CA和使用不同电解质的CA的重组电池在0.1 mA电流下的充放电循环比较(CA0.5: 2 M ZnSO4+0.5 M MnSO4;CA0: 2 M ZnSO4+0 M MnSO4);(b)不同Mn2+浓度电池的开路电压;(c)2 M ZnSO4和2 M ZnSO4+0.2 M MnSO4电解质电池的DRT比较;(d)使用2 M ZnSO4电解液的放电和充电电池的DRT比较。
首先从电解液环境与热力学耦合分析角度出发,通过构建电解液有无Mn2+的对照电池体系,对电解液成分变化进行分析,证实放电/充电过程中Mn2+/MnO2的溶解/沉积过程。进一步通过构建Mn2+梯度浓度电解液体系,模拟MnO2放电溶解过程,发现实验数据与与相应的Nernst方程高度吻合。从热力学角度验证了该反应的可逆性。

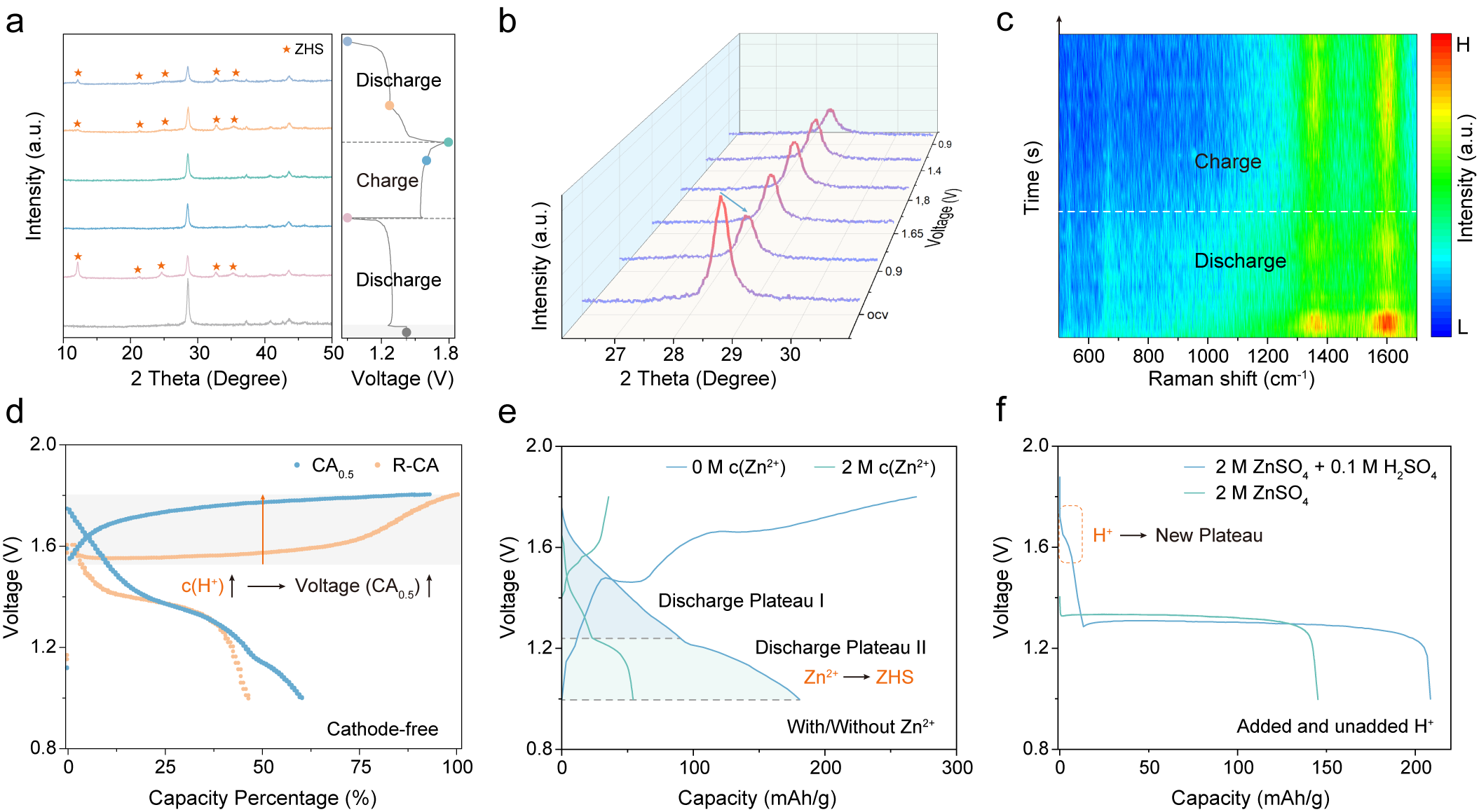

(a)在ZnSO4电解质中的XRD对比;(b)(110)峰强度变化;(c)2 M ZnSO4和0.5 M MnSO4电解质的原位拉曼光谱;(d)R-CA和CA0.5在0.1 mA电流下首次充放电周期的比较;(e)ZnSO4电解液与Mn(CH3COO)2+CH3COOH电解液充放电比较;(f)在电解液中加入0.1 M H2SO4后,以1 A g-1的电流首次放电。
通过表征检测进一步证实溶解沉积机制,并通过不同电解液的对照实验,将Zn2+的作用指向ZSH.

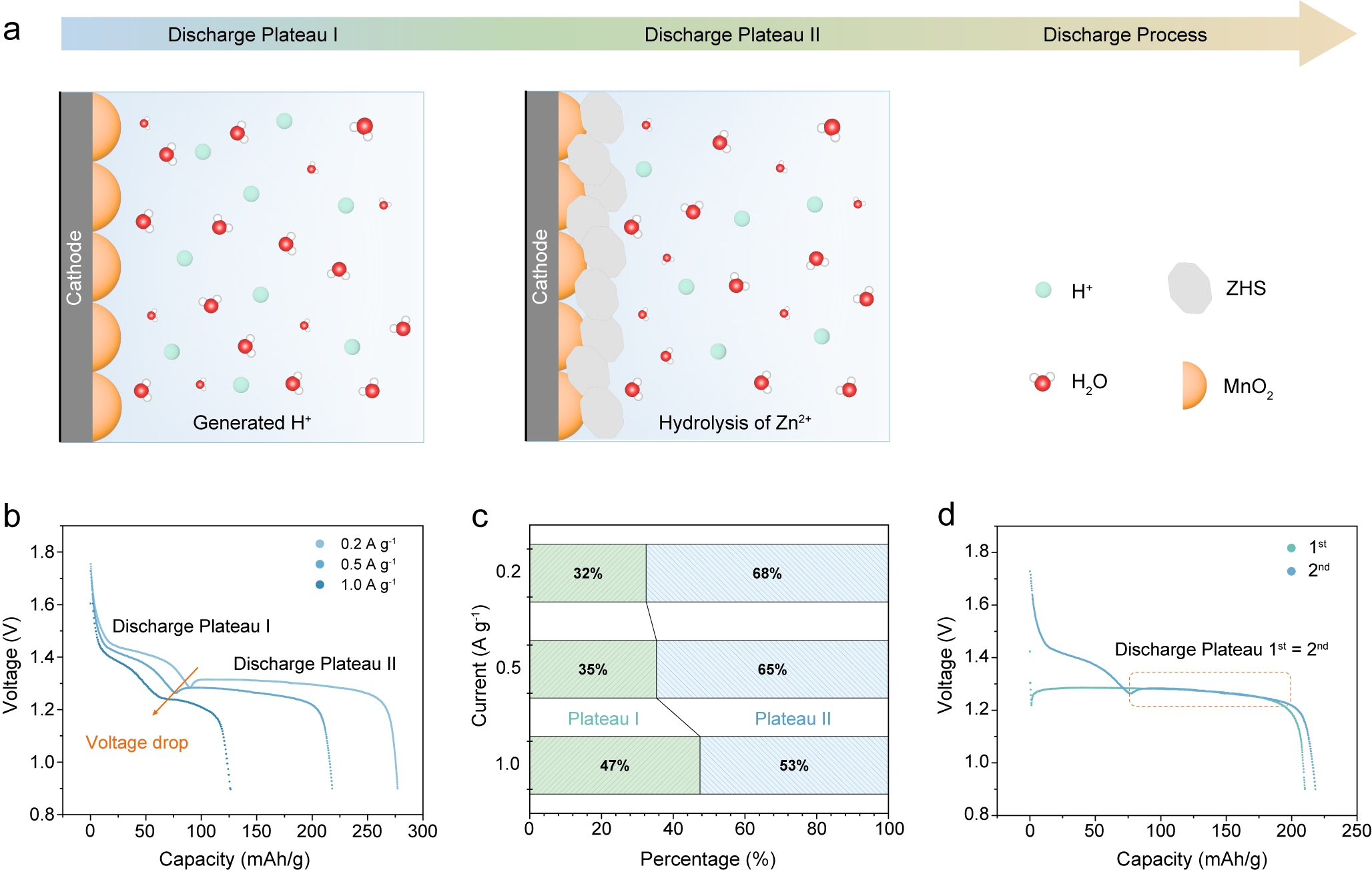

(a)两阶段放电过程示意图;(b)不同电流密度下的二次放电曲线;(c)不同电流下不同阶段总比容量的百分比;(d)0.5 A g-1下第一次和第二次放电周期的比较。
通过对两平台的动力学的研究,指出Zn2+的水解主导放电平台II。

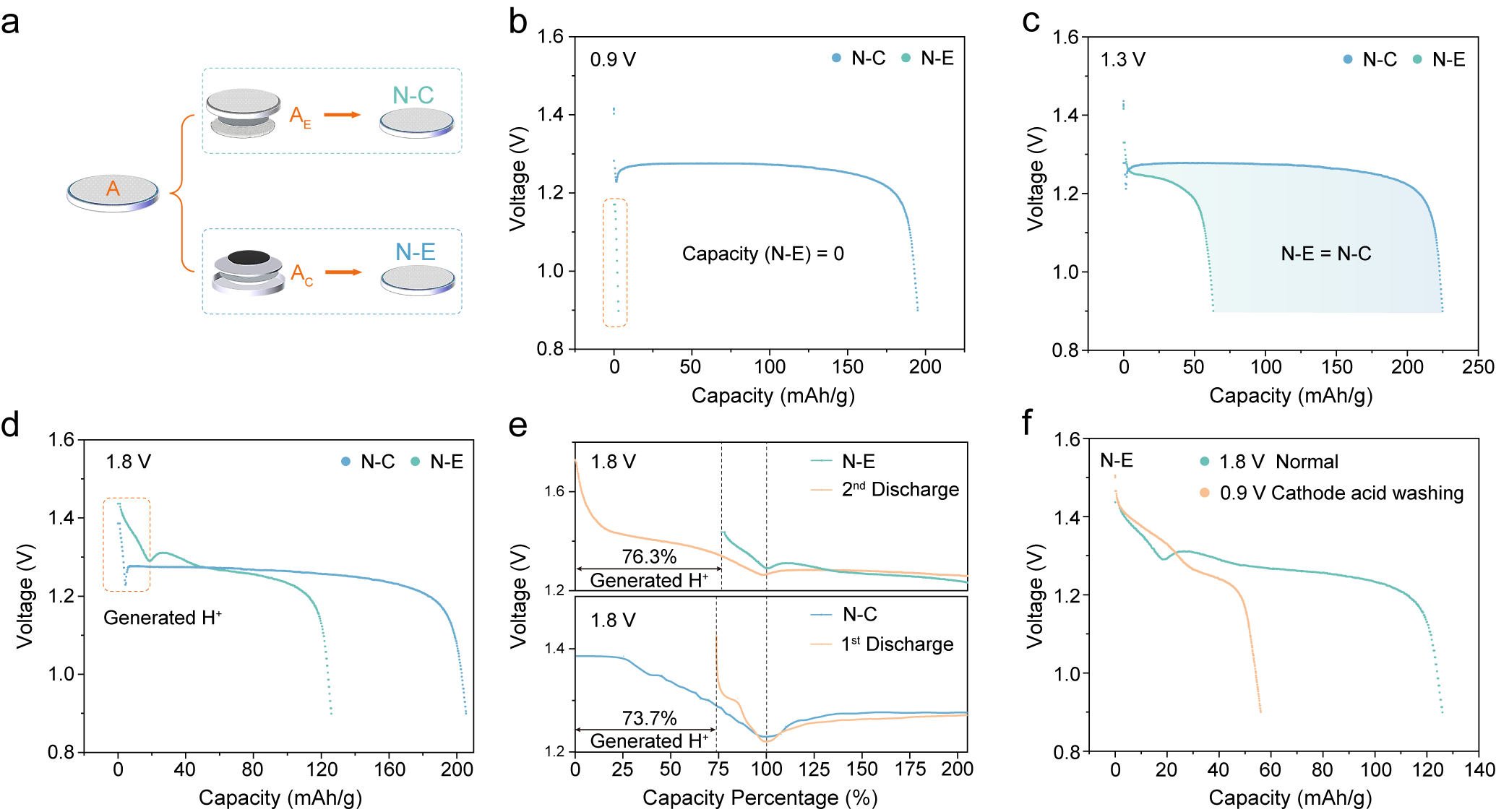

(a)在0.5 A g-1下拆卸的点;(b)在0.9 V下电池的电解液和正极分解;(c)电池的电解液和正极在拐点处拆卸;(d)电池的电解液和正极在1.8 V下拆卸;(e)拆卸和重新组装的电池与常规电池的比较;(f)酸浸前阴极放电至0.9 V与在1.8 V下重组正极的对比。
进一步证实Zn2+的作用,创新性地采用分阶段电池拆解重组策略:在放电过程中选取关键节点的电池拆解,将电解液与正极分别构建新重组体系(N-C:更新正极;N-E:更新电解液/隔膜)。通过对比二者的差异,这揭示了Zn2+的关键介质作用,阐明了Zn2+水解主导的质子再生机制。

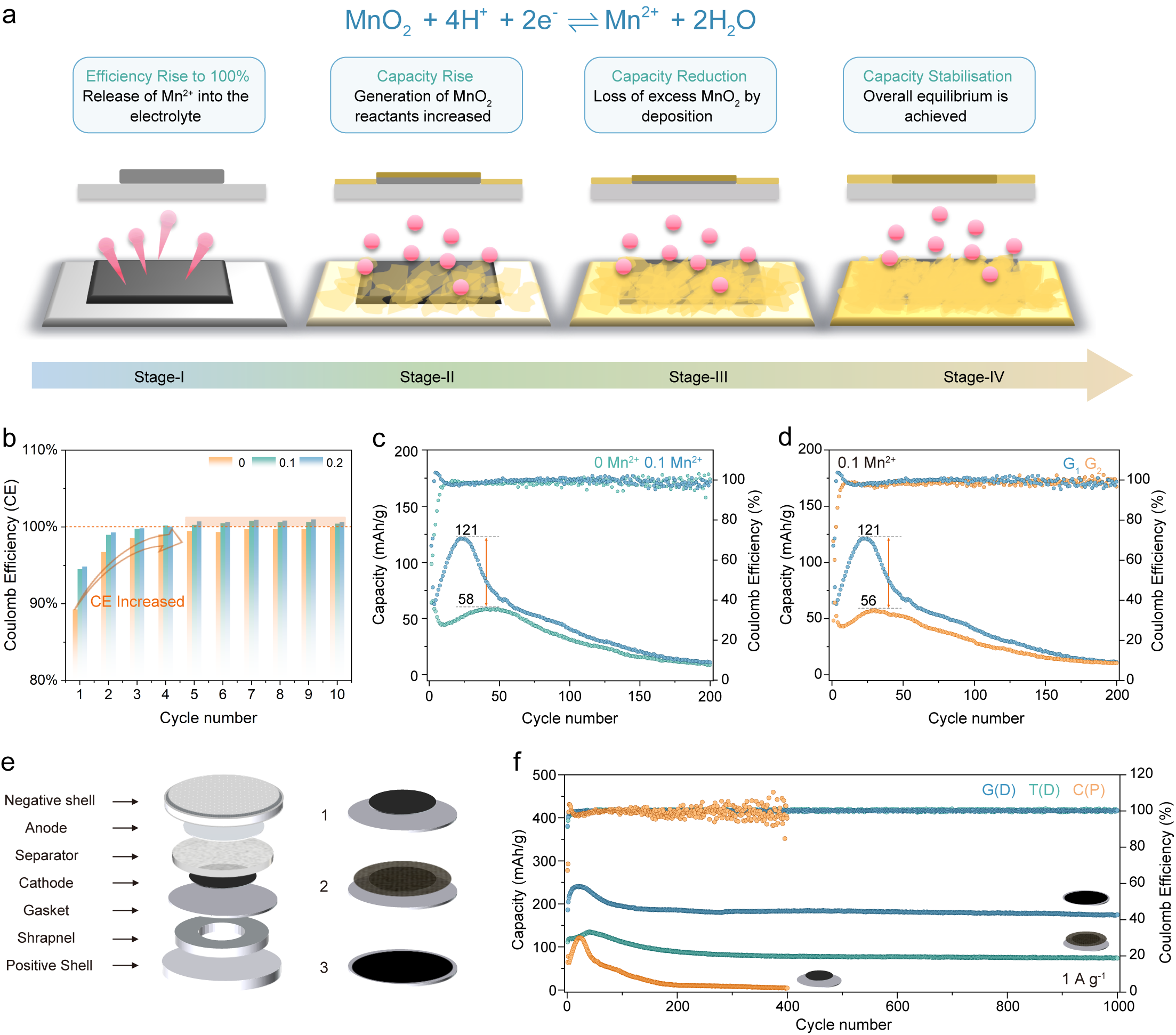

(a)MnO2容量衰减与沉积相在正极上的不完全反应关系示意图;(b)0、0.1、0.2 M Mn2+含量下CE的比较;(c)不同电解质循环性能的比较;(d)使用循环后期垫片与初始垫片的循环性能比较;(e)不同的装配方法;(f)电池的结构和改进,以及在1 A g-1电流密度下的循环性能。
本研究通过反应路径与界面动态演化分析,揭示了Zn//MnO2电池循环初期库仑效率(CE)自优化机制的本质。并通过对电极结构设计(剔除粘结剂,增大有效沉积面积)显著提升了溶解沉积机制下的电化学性能。
结论
本研究针对Zn//MnO2电池体系的复杂电化学反应机制展开系统性探索,通过分离变量法将正极、负极与电解液独立分析,结合XRD和原位拉曼光谱技术,揭示了关键反应路径及其动力学调控规律。研究发现,MnO2在充放电过程中遵循溶解-沉积的可逆反应机制,这一过程直接决定电池的容量与循环稳定性。并且,传统认知中导致容量衰减的副产物ZHS被证实具有可逆特性,其作为中间体参与反应而非永久性副产物的特性,为抑制容量衰减提供了新视角。进一步分析表明,Zn2+水解反应释放质子,显著促进了MnO2的溶解动力学,这种“自供质子”效应揭示了传统Zn//MnO2电池中H+浓度的变化过程。本研究的创新性体现在检测方法与反应路径的双重突破:通过分离变量法有效解耦了电极-电解液的复杂相互作用,为精准解析多反应耦合体系提供了范例;揭示的Zn2+水解协同机制为电解液工程提供了新策略。
作者简介
孙成林教授,吉林省光学学会常务理事,吉林大学物理学院教授,博士生导师,教育部新世纪优秀人才,吉林省长白山学者特聘教授,吉林省拔尖创新人才第二批次人选,吉林省创新团队负责人,长期从事水系电池和分子光谱领域的研究工作,发表包括Angew. Chem., Nano Lett., Food chemistry、AOM、JPCL、APL、OE、OL等高水平国际期刊在内的SCI学术论文150余篇,获得授权实用新型专利3项,以项目负责人身份主持多项国家自然基金及省级重点重大项目。
汪胜晗研究员,博士生导师,现就职于吉林大学物理学院,研究方向为水系锌离子电池的性能优化及原位表征研究,主持国家自然科学基金青年基金1项,吉林省科技厅、吉林省发改委等省部级科研项目4项,2018年“博士后创新人才支持计划”入选者。以第一作者(含通讯作者)发表包括Angew. Chem., Nano Lett. JEC, CEJ, JMCA, OE, OL, APL等高水平期刊在内的SCI学术论文30余篇。
声明:化学加刊发或者转载此文只是出于传递、分享更多信息之目的,并不意味认同其观点或证实其描述。若有来源标注错误或侵犯了您的合法权益,请作者持权属证明与本网联系,我们将及时更正、删除,谢谢。 电话:18676881059,邮箱:gongjian@huaxuejia.cn
