基本信息

评测编号	001
论文名称	D 公司挤奶机生产线布局改善研究
作者	黄永鑫
通讯方式	河北工业大学经济管理学院，天津 300401
原始文章	D 公司挤奶机生产线布局改善研究

从最终层级图进行初步判断

论文原始截图
同一层级是否有横向非回路箭头	无
初步评估结果	无错误
说明	这种组织结构图一样的形式，容易把一些跨层的箭头删除，如果整个层级图没有跨层的箭头，这种方式能很好的偷懒，不用一个个去对比！

从原始矩阵开始根据文章采用的方法进行计算

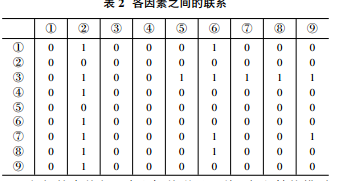

原始矩阵=

$$原始矩阵A=\begin{array} {c|ccccccc}{M_{9 \times9}} &① &② &③ &④ &⑤ &⑥ &⑦ &⑧ &⑨\\ \hline ① &0 &1 &0 &0 &0 &1 &0 &0 &0\\ \hline ② &0 &0 &0 &1 &0 &0 &1 &0 &0\\ \hline ③ &0 &1 &0 &0 &1 &1 &1 &1 &1\\ \hline ④ &0 &1 &0 &0 &0 &0 &0 &0 &0\\ \hline ⑤ &0 &0 &0 &0 &0 &0 &0 &0 &0\\ \hline ⑥ &0 &1 &0 &0 &0 &0 &0 &0 &0\\ \hline ⑦ &0 &1 &0 &0 &0 &1 &0 &0 &1\\ \hline ⑧ &0 &1 &0 &0 &0 &1 &0 &0 &0\\ \hline ⑨ &0 &1 &0 &0 &0 &0 &0 &0 &0\\ \hline \end{array} $$

计算结果比较

$$可达矩阵R=\begin{array} {c|ccccccc}{M_{9 \times9}} &① &② &③ &④ &⑤ &⑥ &⑦ &⑧ &⑨\\ \hline ① &1 &1 &0 &1 &0 &1 &1 &0 &1\\ \hline ② &0 &1 &0 &1 &0 &1 &1 &0 &1\\ \hline ③ &0 &1 &1 &1 &1 &1 &1 &1 &1\\ \hline ④ &0 &1 &0 &1 &0 &1 &1 &0 &1\\ \hline ⑤ &0 &0 &0 &0 &1 &0 &0 &0 &0\\ \hline ⑥ &0 &1 &0 &1 &0 &1 &1 &0 &1\\ \hline ⑦ &0 &1 &0 &1 &0 &1 &1 &0 &1\\ \hline ⑧ &0 &1 &0 &1 &0 &1 &1 &1 &1\\ \hline ⑨ &0 &1 &0 &1 &0 &1 &1 &0 &1\\ \hline \end{array} $$$$缩减矩阵S=\begin{array} {c|ccccccc}{M_{9 \times9}} &① &② &③ &④ &⑤ &⑥ &⑦ &⑧ &⑨\\ \hline ① &0 &1 &0 &0 &0 &0 &0 &0 &0\\ \hline ② &0 &0 &0 &1 &0 &0 &0 &0 &0\\ \hline ③ &0 &0 &0 &0 &1 &0 &0 &1 &0\\ \hline ④ &0 &0 &0 &0 &0 &1 &0 &0 &0\\ \hline ⑤ &0 &0 &0 &0 &0 &0 &0 &0 &0\\ \hline ⑥ &0 &0 &0 &0 &0 &0 &1 &0 &0\\ \hline ⑦ &0 &0 &0 &0 &0 &0 &0 &0 &1\\ \hline ⑧ &0 &1 &0 &0 &0 &0 &0 &0 &0\\ \hline ⑨ &0 &1 &0 &0 &0 &0 &0 &0 &0\\ \hline \end{array} $$

原始结果

①

②

③

④

⑤

⑥

⑦

⑧

⑨

第0层

第1层

第2层

结论：错

层级都对不上，显然是错了。
