基本信息

评测编号	013
论文名称	核电厂运行机组安全管理体系解释结构模型
作者	隋阳１,２,３ ,丁睿２ ,王汉青１∗
通讯方式	１.南华大学环境与安全工程学院，湖南衡阳４２１００１；２.湖南桃花江核电有限公司，湖南益阳４１３０００；３.福建福清核电有限公司，福建福清３５０３１８
原始文章	核电厂运行机组安全管理体系解释结构模型

从最终层级图进行初步判断

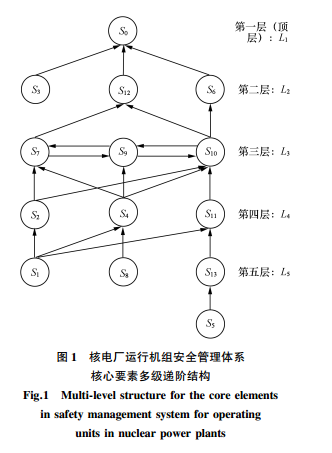

论文原始截图
同一层级是否有横向非回路箭头	无
初步评估结果	没有发现错误
说明	此处的原始矩阵其实是DEMATEL方法得来。

从原始矩阵开始根据文章采用的方法进行计算

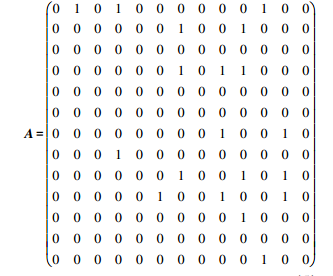

原始矩阵=

$$原始矩阵A=\begin{vmatrix}0&1&0&1&0&0&0&0&0&0&1&0&0\\ 0&0&0&0&0&0&1&0&0&1&0&0&0\\ 0&0&0&0&0&0&0&0&0&0&0&0&0\\ 0&0&0&0&0&0&1&0&1&1&0&0&0\\ 0&0&0&0&0&0&0&0&0&0&0&0&0\\ 0&0&0&0&0&0&0&0&0&0&0&0&0\\ 0&0&0&0&0&0&0&0&1&0&0&1&0\\ 0&0&0&1&0&0&0&0&0&0&0&0&0\\ 0&0&0&0&0&0&1&0&0&1&0&1&0\\ 0&0&0&0&0&1&0&0&1&0&0&1&0\\ 0&0&0&0&0&0&0&0&0&1&0&0&0\\ 0&0&0&0&0&0&0&0&0&0&0&0&0\\ 0&0&0&0&0&0&0&0&0&0&1&0&0\\\end{vmatrix} $$

计算结果比较

$$可达矩阵R=\begin{vmatrix}1&1&0&1&0&1&1&0&1&1&1&1&0\\ 0&1&0&0&0&1&1&0&1&1&0&1&0\\ 0&0&1&0&0&0&0&0&0&0&0&0&0\\ 0&0&0&1&0&1&1&0&1&1&0&1&0\\ 0&0&0&0&1&0&0&0&0&0&0&0&0\\ 0&0&0&0&0&1&0&0&0&0&0&0&0\\ 0&0&0&0&0&1&1&0&1&1&0&1&0\\ 0&0&0&1&0&1&1&1&1&1&0&1&0\\ 0&0&0&0&0&1&1&0&1&1&0&1&0\\ 0&0&0&0&0&1&1&0&1&1&0&1&0\\ 0&0&0&0&0&1&1&0&1&1&1&1&0\\ 0&0&0&0&0&0&0&0&0&0&0&1&0\\ 0&0&0&0&0&1&1&0&1&1&1&1&1\\\end{vmatrix} $$$$缩减矩阵S=\begin{vmatrix}0&1&0&1&0&0&0&0&0&0&1&0&0\\ 0&0&0&0&0&0&1&0&0&0&0&0&0\\ 0&0&0&0&0&0&0&0&0&0&0&0&0\\ 0&0&0&0&0&0&1&0&0&0&0&0&0\\ 0&0&0&0&0&0&0&0&0&0&0&0&0\\ 0&0&0&0&0&0&0&0&0&0&0&0&0\\ 0&0&0&0&0&0&0&0&1&0&0&1&0\\ 0&0&0&1&0&0&0&0&0&0&0&0&0\\ 0&0&0&0&0&0&0&0&0&1&0&0&0\\ 0&0&0&0&0&1&1&0&0&0&0&0&0\\ 0&0&0&0&0&0&0&0&0&1&0&0&0\\ 0&0&0&0&0&0&0&0&0&0&0&0&0\\ 0&0&0&0&0&0&0&0&0&0&1&0&0\\\end{vmatrix} $$

原始结果

结论：错误

看到这篇，不由的对我国核电厂的机组安全担忧起来。该论文肯定是计算错了，专门核实了要素3，既没有输入，又没有输出，也就是矩阵中，行，列的值全部为0。是个孤立的要素。
