基本信息


评测编号022
论文名称基于ISM的城市更新项目风险因素关系研究
作者刘贵文,杜惠姝,但依然,彭博,吴文东
通讯方式重庆大学建设管理与房地产学院,重庆 400045
原始文章基于ISM的城市更新项目风险因素关系研究

从最终层级图进行初步判断

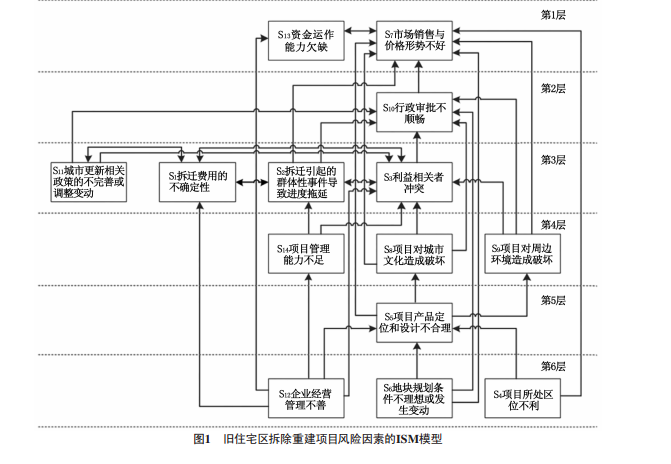

论文原始截图
同一层级是否有横向非回路箭头
初步评估结果看不出
说明为了防止交叉线,这个布局的确是搞工程的人常用。

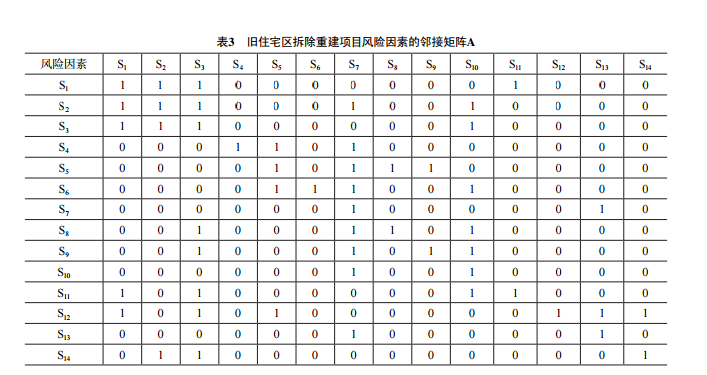

从原始矩阵开始根据文章采用的方法进行计算


原始矩阵=
$$原始矩阵A=\begin{array} {c|ccccccc}{M_{14 \times14}} &S1 &S2 &S3 &S4 &S5 &S6 &S7 &S8 &S9 &S10 &S11 &S12 &S13 &S14\\ \hline S1 &1 &1 &1 &0 &0 &0 &0 &0 &0 &0 &1 &0 &0 &0\\ \hline S2 &1 &1 &1 &0 &0 &0 &1 &0 &0 &1 &0 &0 &0 &0\\ \hline S3 &1 &1 &1 &0 &0 &0 &0 &0 &0 &1 &0 &0 &0 &0\\ \hline S4 &0 &0 &0 &1 &1 &0 &1 &0 &0 &0 &0 &0 &0 &0\\ \hline S5 &0 &0 &0 &0 &1 &0 &1 &1 &1 &0 &0 &0 &0 &0\\ \hline S6 &0 &0 &0 &0 &1 &1 &1 &0 &0 &1 &0 &0 &0 &0\\ \hline S7 &0 &0 &0 &0 &0 &0 &1 &0 &0 &0 &0 &0 &1 &0\\ \hline S8 &0 &0 &1 &0 &0 &0 &1 &1 &0 &1 &0 &0 &0 &0\\ \hline S9 &0 &0 &1 &0 &0 &0 &1 &0 &1 &1 &0 &0 &0 &0\\ \hline S10 &0 &0 &0 &0 &0 &0 &1 &0 &0 &1 &0 &0 &0 &0\\ \hline S11 &1 &0 &1 &0 &0 &0 &0 &0 &0 &1 &1 &0 &0 &0\\ \hline S12 &1 &0 &1 &0 &1 &0 &0 &0 &0 &0 &0 &1 &1 &1\\ \hline S13 &0 &0 &0 &0 &0 &0 &1 &0 &0 &0 &0 &0 &1 &0\\ \hline S14 &0 &1 &1 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &1\\ \hline \end{array} $$

计算结果比较


$$可达矩阵R=\begin{array} {c|ccccccc}{M_{14 \times14}} &S1 &S2 &S3 &S4 &S5 &S6 &S7 &S8 &S9 &S10 &S11 &S12 &S13 &S14\\ \hline S1 &1 &1 &1 &0 &0 &0 &1 &0 &0 &1 &1 &0 &1 &0\\ \hline S2 &1 &1 &1 &0 &0 &0 &1 &0 &0 &1 &1 &0 &1 &0\\ \hline S3 &1 &1 &1 &0 &0 &0 &1 &0 &0 &1 &1 &0 &1 &0\\ \hline S4 &1 &1 &1 &1 &1 &0 &1 &1 &1 &1 &1 &0 &1 &0\\ \hline S5 &1 &1 &1 &0 &1 &0 &1 &1 &1 &1 &1 &0 &1 &0\\ \hline S6 &1 &1 &1 &0 &1 &1 &1 &1 &1 &1 &1 &0 &1 &0\\ \hline S7 &0 &0 &0 &0 &0 &0 &1 &0 &0 &0 &0 &0 &1 &0\\ \hline S8 &1 &1 &1 &0 &0 &0 &1 &1 &0 &1 &1 &0 &1 &0\\ \hline S9 &1 &1 &1 &0 &0 &0 &1 &0 &1 &1 &1 &0 &1 &0\\ \hline S10 &0 &0 &0 &0 &0 &0 &1 &0 &0 &1 &0 &0 &1 &0\\ \hline S11 &1 &1 &1 &0 &0 &0 &1 &0 &0 &1 &1 &0 &1 &0\\ \hline S12 &1 &1 &1 &0 &1 &0 &1 &1 &1 &1 &1 &1 &1 &1\\ \hline S13 &0 &0 &0 &0 &0 &0 &1 &0 &0 &0 &0 &0 &1 &0\\ \hline S14 &1 &1 &1 &0 &0 &0 &1 &0 &0 &1 &1 &0 &1 &1\\ \hline \end{array} $$$$缩减矩阵S=\begin{array} {c|ccccccc}{M_{14 \times14}} &S1 &S2 &S3 &S4 &S5 &S6 &S7 &S8 &S9 &S10 &S11 &S12 &S13 &S14\\ \hline S1 &0 &1 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0\\ \hline S2 &0 &0 &1 &0 &0 &0 &0 &0 &0 &1 &0 &0 &0 &0\\ \hline S3 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &1 &0 &0 &0\\ \hline S4 &0 &0 &0 &0 &1 &0 &0 &0 &0 &0 &0 &0 &0 &0\\ \hline S5 &0 &0 &0 &0 &0 &0 &0 &1 &1 &0 &0 &0 &0 &0\\ \hline S6 &0 &0 &0 &0 &1 &0 &0 &0 &0 &0 &0 &0 &0 &0\\ \hline S7 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &1 &0\\ \hline S8 &0 &0 &1 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0\\ \hline S9 &0 &0 &1 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0\\ \hline S10 &0 &0 &0 &0 &0 &0 &1 &0 &0 &0 &0 &0 &0 &0\\ \hline S11 &1 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0\\ \hline S12 &0 &0 &0 &0 &1 &0 &0 &0 &0 &0 &0 &0 &0 &1\\ \hline S13 &0 &0 &0 &0 &0 &0 &1 &0 &0 &0 &0 &0 &0 &0\\ \hline S14 &0 &1 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0\\ \hline \end{array} $$
原始结果
S1
S2
S3
S4
S5
S6
S7
S8
S9
S10
S11
S12
S13
S14
第0层
第1层
第2层
第3层
第4层
第5层

结论:正确


原图代入的是原始矩阵,所以画起来,看得眼花缭乱。不过层级图画得漂亮!
