基本信息

评测编号	027
论文名称	基于ISM的高职院校优良学风体系创建工作探究
作者	江莉莉
通讯方式	南京科技职业学院江苏南京210048
原始文章	基于ISM的高职院校优良学风体系创建工作探究

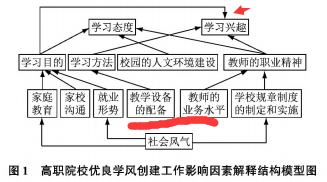

从最终层级图进行初步判断

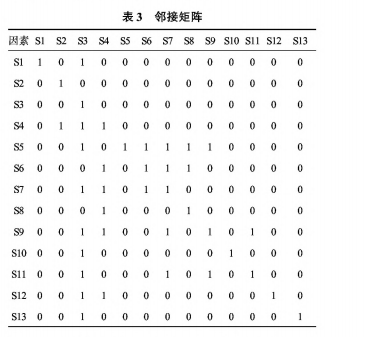

论文原始截图
同一层级是否有横向非回路箭头	无
初步评估结果	无
说明	从图的层次结构上看是用结果优先的抽取规则

从原始矩阵开始根据文章采用的方法进行计算

原始矩阵=

$$原始矩阵A=\begin{array} {c|ccccccc}{M_{13 \times13}} &S1 &S2 &S3 &S4 &S5 &S6 &S7 &S8 &S9 &S10 &S11 &S12 &S13\\ \hline S1 &0 &0 &1 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0\\ \hline S2 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0\\ \hline S3 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0\\ \hline S4 &0 &1 &1 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0\\ \hline S5 &0 &0 &1 &0 &0 &1 &1 &1 &1 &0 &0 &0 &0\\ \hline S6 &0 &0 &0 &1 &0 &0 &1 &1 &0 &0 &0 &0 &0\\ \hline S7 &0 &0 &1 &1 &0 &1 &0 &0 &0 &0 &0 &0 &0\\ \hline S8 &0 &0 &0 &1 &0 &0 &0 &0 &0 &0 &0 &0 &0\\ \hline S9 &0 &0 &1 &1 &0 &0 &1 &0 &0 &0 &1 &0 &0\\ \hline S10 &0 &0 &1 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0\\ \hline S11 &0 &0 &1 &0 &0 &0 &1 &0 &1 &0 &0 &0 &0\\ \hline S12 &0 &0 &1 &1 &0 &0 &0 &0 &0 &0 &0 &0 &0\\ \hline S13 &0 &0 &1 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0\\ \hline \end{array} $$

计算结果比较

$$可达矩阵R=\begin{array} {c|ccccccc}{M_{13 \times13}} &S1 &S2 &S3 &S4 &S5 &S6 &S7 &S8 &S9 &S10 &S11 &S12 &S13\\ \hline S1 &1 &0 &1 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0\\ \hline S2 &0 &1 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0\\ \hline S3 &0 &0 &1 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0\\ \hline S4 &0 &1 &1 &1 &0 &0 &0 &0 &0 &0 &0 &0 &0\\ \hline S5 &0 &1 &1 &1 &1 &1 &1 &1 &1 &0 &1 &0 &0\\ \hline S6 &0 &1 &1 &1 &0 &1 &1 &1 &0 &0 &0 &0 &0\\ \hline S7 &0 &1 &1 &1 &0 &1 &1 &1 &0 &0 &0 &0 &0\\ \hline S8 &0 &1 &1 &1 &0 &0 &0 &1 &0 &0 &0 &0 &0\\ \hline S9 &0 &1 &1 &1 &0 &1 &1 &1 &1 &0 &1 &0 &0\\ \hline S10 &0 &0 &1 &0 &0 &0 &0 &0 &0 &1 &0 &0 &0\\ \hline S11 &0 &1 &1 &1 &0 &1 &1 &1 &1 &0 &1 &0 &0\\ \hline S12 &0 &1 &1 &1 &0 &0 &0 &0 &0 &0 &0 &1 &0\\ \hline S13 &0 &0 &1 &0 &0 &0 &0 &0 &0 &0 &0 &0 &1\\ \hline \end{array} $$$$缩减矩阵S=\begin{array} {c|ccccccc}{M_{13 \times13}} &S1 &S2 &S3 &S4 &S5 &S6 &S7 &S8 &S9 &S10 &S11 &S12 &S13\\ \hline S1 &0 &0 &1 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0\\ \hline S2 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0\\ \hline S3 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0\\ \hline S4 &0 &1 &1 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0\\ \hline S5 &0 &0 &0 &0 &0 &0 &0 &0 &1 &0 &0 &0 &0\\ \hline S6 &0 &0 &0 &0 &0 &0 &1 &1 &0 &0 &0 &0 &0\\ \hline S7 &0 &0 &0 &0 &0 &1 &0 &0 &0 &0 &0 &0 &0\\ \hline S8 &0 &0 &0 &1 &0 &0 &0 &0 &0 &0 &0 &0 &0\\ \hline S9 &0 &0 &0 &0 &0 &0 &1 &0 &0 &0 &1 &0 &0\\ \hline S10 &0 &0 &1 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0\\ \hline S11 &0 &0 &0 &0 &0 &0 &0 &0 &1 &0 &0 &0 &0\\ \hline S12 &0 &0 &0 &1 &0 &0 &0 &0 &0 &0 &0 &0 &0\\ \hline S13 &0 &0 &1 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0\\ \hline \end{array} $$

原始结果

S10

S11

S12

S13

结论：错误

文中写到程序，只有计算到可达矩阵那步，后续的分层是手动的，估计眼花，有步搞错了。而且6、7明显是个回路！
