基本信息

评测编号	033
论文名称	基于解释结构模型的夯土墙质量影响因素分析
作者	黄炜1，张黎明1’2，卢俊龙3，张程华4
通讯方式	1．西安建筑科技大学土木工程学院，陕西西安710055； 2．北方特种能源集团有限公司西安庆华公司，陕西西安710025； 3．西安理工大学土木建筑学院，陕西西安710048； 4．西安科技大学建筑与土木工程学院，陕西西安710054
原始文章	基于解释结构模型的夯土墙质量影响因素分析

从最终层级图进行初步判断

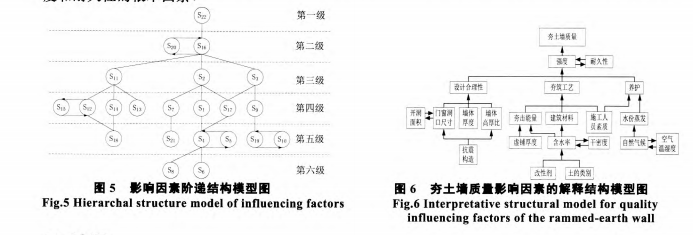

论文原始截图
同一层级是否有横向非回路箭头	无
初步评估结果	看层级图没有问题
说明	一看就很典型的代入了缩减矩阵的层级图。用的是古典方法结果优先抽取！

从原始矩阵开始根据文章采用的方法进行计算

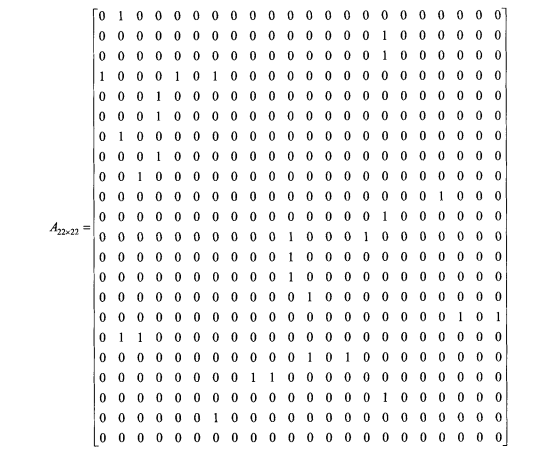

原始矩阵=

$$原始矩阵A=\begin{vmatrix}0&1&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0\\ 0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&1&0&0&0&0&0&0\\ 0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&1&0&0&0&0&0&0\\ 1&0&0&0&1&0&1&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0\\ 0&0&0&1&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0\\ 0&0&0&1&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0\\ 0&1&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0\\ 0&0&0&1&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0\\ 0&0&1&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0\\ 0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&1&0&0&0\\ 0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&1&0&0&0&0&0&0\\ 0&0&0&0&0&0&0&0&0&0&1&0&0&0&1&0&0&0&0&0&0&0\\ 0&0&0&0&0&0&0&0&0&0&1&0&0&0&0&0&0&0&0&0&0&0\\ 0&0&0&0&0&0&0&0&0&0&1&0&0&0&0&0&0&0&0&0&0&0\\ 0&0&0&0&0&0&0&0&0&0&0&1&0&0&0&0&0&0&0&0&0&0\\ 0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&1&0&1\\ 0&1&1&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0\\ 0&0&0&0&0&0&0&0&0&0&0&1&0&1&0&0&0&0&0&0&0&0\\ 0&0&0&0&0&0&0&0&1&1&0&0&0&0&0&0&0&0&0&0&0&0\\ 0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&1&0&0&0&0&0&0\\ 0&0&0&0&0&0&1&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0\\ 0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0\\\end{vmatrix} $$

计算结果比较

$$可达矩阵R=\begin{vmatrix}1&1&0&0&0&0&0&0&0&0&0&0&0&0&0&1&0&0&0&1&0&1\\ 0&1&0&0&0&0&0&0&0&0&0&0&0&0&0&1&0&0&0&1&0&1\\ 0&0&1&0&0&0&0&0&0&0&0&0&0&0&0&1&0&0&0&1&0&1\\ 1&1&0&1&1&0&1&0&0&0&0&0&0&0&0&1&0&0&0&1&0&1\\ 1&1&0&1&1&0&1&0&0&0&0&0&0&0&0&1&0&0&0&1&0&1\\ 1&1&0&1&1&1&1&0&0&0&0&0&0&0&0&1&0&0&0&1&0&1\\ 0&1&0&0&0&0&1&0&0&0&0&0&0&0&0&1&0&0&0&1&0&1\\ 1&1&0&1&1&0&1&1&0&0&0&0&0&0&0&1&0&0&0&1&0&1\\ 0&0&1&0&0&0&0&0&1&0&0&0&0&0&0&1&0&0&0&1&0&1\\ 0&0&1&0&0&0&0&0&1&1&0&0&0&0&0&1&0&0&1&1&0&1\\ 0&0&0&0&0&0&0&0&0&0&1&0&0&0&0&1&0&0&0&1&0&1\\ 0&0&0&0&0&0&0&0&0&0&1&1&0&0&1&1&0&0&0&1&0&1\\ 0&0&0&0&0&0&0&0&0&0&1&0&1&0&0&1&0&0&0&1&0&1\\ 0&0&0&0&0&0&0&0&0&0&1&0&0&1&0&1&0&0&0&1&0&1\\ 0&0&0&0&0&0&0&0&0&0&1&1&0&0&1&1&0&0&0&1&0&1\\ 0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&1&0&0&0&1&0&1\\ 0&1&1&0&0&0&0&0&0&0&0&0&0&0&0&1&1&0&0&1&0&1\\ 0&0&0&0&0&0&0&0&0&0&1&1&0&1&1&1&0&1&0&1&0&1\\ 0&0&1&0&0&0&0&0&1&1&0&0&0&0&0&1&0&0&1&1&0&1\\ 0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&1&0&0&0&1&0&1\\ 0&1&0&0&0&0&1&0&0&0&0&0&0&0&0&1&0&0&0&1&1&1\\ 0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&1\\\end{vmatrix} $$$$缩减矩阵S=\begin{vmatrix}0&1&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0\\ 0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&1&0&0&0&0&0&0\\ 0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&1&0&0&0&0&0&0\\ 1&0&0&0&1&0&1&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0\\ 0&0&0&1&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0\\ 0&0&0&1&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0\\ 0&1&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0\\ 0&0&0&1&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0\\ 0&0&1&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0\\ 0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&1&0&0&0\\ 0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&1&0&0&0&0&0&0\\ 0&0&0&0&0&0&0&0&0&0&1&0&0&0&1&0&0&0&0&0&0&0\\ 0&0&0&0&0&0&0&0&0&0&1&0&0&0&0&0&0&0&0&0&0&0\\ 0&0&0&0&0&0&0&0&0&0&1&0&0&0&0&0&0&0&0&0&0&0\\ 0&0&0&0&0&0&0&0&0&0&0&1&0&0&0&0&0&0&0&0&0&0\\ 0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&1&0&1\\ 0&1&1&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0\\ 0&0&0&0&0&0&0&0&0&0&0&1&0&1&0&0&0&0&0&0&0&0\\ 0&0&0&0&0&0&0&0&1&1&0&0&0&0&0&0&0&0&0&0&0&0\\ 0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&1&0&0&0&0&0&0\\ 0&0&0&0&0&0&1&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0\\ 0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0\\\end{vmatrix} $$

原始结果
