基本信息

评测编号	041
论文名称	基于解释结构模型的IE专业本科毕业设计考评体系研究
作者	刘冠权 LIU Guan-quan；谢亚雯 XIE Ya-wen；陈艳 CHEN Yan
通讯方式	青岛理工大学管理学院，青岛 266520
原始文章	基于解释结构模型的IE专业本科毕业设计考评体系研究

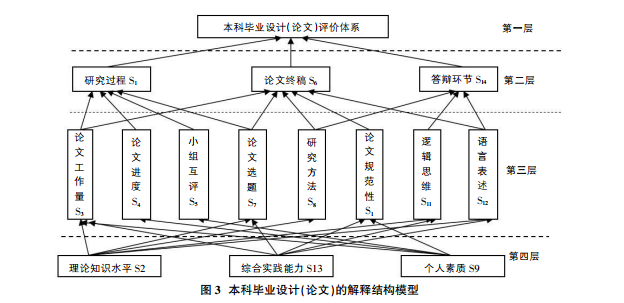

从最终层级图进行初步判断

论文原始截图
同一层级是否有横向非回路箭头	无
初步评估结果	无
说明	这种一般是ISM与AHP联用的，其实有没有ISM无所谓的。关键是说明ISM可达矩阵-原始矩阵中剩下的那些为1的值的意义。

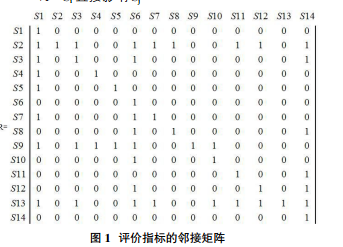

从原始矩阵开始根据文章采用的方法进行计算

原始矩阵=

$$原始矩阵A=\begin{array} {c|ccccccc}{M_{14 \times14}} &S1 &S2 &S3 &S4 &S5 &S6 &S7 &S8 &S9 &S10 &S11 &S12 &S13 &S14\\ \hline S1 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0\\ \hline S2 &1 &0 &1 &0 &0 &1 &1 &1 &0 &0 &1 &1 &0 &1\\ \hline S3 &1 &0 &0 &0 &0 &1 &0 &0 &0 &0 &0 &0 &0 &1\\ \hline S4 &1 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0\\ \hline S5 &1 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0\\ \hline S6 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0\\ \hline S7 &1 &0 &0 &0 &0 &1 &0 &0 &0 &0 &0 &0 &0 &0\\ \hline S8 &0 &0 &0 &0 &1 &0 &0 &0 &0 &0 &0 &0 &0 &1\\ \hline S9 &1 &0 &1 &1 &1 &1 &0 &0 &0 &1 &0 &0 &0 &0\\ \hline S10 &0 &0 &0 &0 &0 &1 &0 &0 &0 &0 &0 &0 &0 &0\\ \hline S11 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &1\\ \hline S12 &0 &0 &0 &0 &0 &1 &0 &0 &0 &0 &0 &0 &0 &1\\ \hline S13 &1 &0 &1 &0 &0 &1 &1 &0 &0 &1 &1 &1 &0 &1\\ \hline S14 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0\\ \hline \end{array} $$

计算结果比较

$$可达矩阵R=\begin{array} {c|ccccccc}{M_{14 \times14}} &S1 &S2 &S3 &S4 &S5 &S6 &S7 &S8 &S9 &S10 &S11 &S12 &S13 &S14\\ \hline S1 &1 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0\\ \hline S2 &1 &1 &1 &0 &1 &1 &1 &1 &0 &0 &1 &1 &0 &1\\ \hline S3 &1 &0 &1 &0 &0 &1 &0 &0 &0 &0 &0 &0 &0 &1\\ \hline S4 &1 &0 &0 &1 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0\\ \hline S5 &1 &0 &0 &0 &1 &0 &0 &0 &0 &0 &0 &0 &0 &0\\ \hline S6 &0 &0 &0 &0 &0 &1 &0 &0 &0 &0 &0 &0 &0 &0\\ \hline S7 &1 &0 &0 &0 &0 &1 &1 &0 &0 &0 &0 &0 &0 &0\\ \hline S8 &1 &0 &0 &0 &1 &0 &0 &1 &0 &0 &0 &0 &0 &1\\ \hline S9 &1 &0 &1 &1 &1 &1 &0 &0 &1 &1 &0 &0 &0 &1\\ \hline S10 &0 &0 &0 &0 &0 &1 &0 &0 &0 &1 &0 &0 &0 &0\\ \hline S11 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &1 &0 &0 &1\\ \hline S12 &0 &0 &0 &0 &0 &1 &0 &0 &0 &0 &0 &1 &0 &1\\ \hline S13 &1 &0 &1 &0 &0 &1 &1 &0 &0 &1 &1 &1 &1 &1\\ \hline S14 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &1\\ \hline \end{array} $$$$缩减矩阵S=\begin{array} {c|ccccccc}{M_{14 \times14}} &S1 &S2 &S3 &S4 &S5 &S6 &S7 &S8 &S9 &S10 &S11 &S12 &S13 &S14\\ \hline S1 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0\\ \hline S2 &0 &0 &1 &0 &0 &0 &1 &1 &0 &0 &1 &1 &0 &0\\ \hline S3 &1 &0 &0 &0 &0 &1 &0 &0 &0 &0 &0 &0 &0 &1\\ \hline S4 &1 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0\\ \hline S5 &1 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0\\ \hline S6 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0\\ \hline S7 &1 &0 &0 &0 &0 &1 &0 &0 &0 &0 &0 &0 &0 &0\\ \hline S8 &0 &0 &0 &0 &1 &0 &0 &0 &0 &0 &0 &0 &0 &1\\ \hline S9 &0 &0 &1 &1 &1 &0 &0 &0 &0 &1 &0 &0 &0 &0\\ \hline S10 &0 &0 &0 &0 &0 &1 &0 &0 &0 &0 &0 &0 &0 &0\\ \hline S11 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &1\\ \hline S12 &0 &0 &0 &0 &0 &1 &0 &0 &0 &0 &0 &0 &0 &1\\ \hline S13 &0 &0 &1 &0 &0 &0 &1 &0 &0 &1 &1 &1 &0 &0\\ \hline S14 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0\\ \hline \end{array} $$

原始结果

S10

S11

S12

S13

S14

结论：错误

原文错误，观察S8就知道了，很多用ISM跟AHP联用的总是把两者的层级弄混淆。两者最本质的区别是一个是有向图，一个是无向图。

想在线计算解释结构模型的或者直接生成论文的请发电子邮件到， hwstu #sohu.com 把#替换成 @
