基本信息

评测编号	043
论文名称	基于ISM模型的铁路手机购票体验要素分析
作者	廖辉
通讯方式	华南理工大学设计学院，广东广州 510000
原始文章	基于ISM模型的铁路手机购票体验要素分析

从最终层级图进行初步判断

论文原始截图
同一层级是否有横向非回路箭头	无
初步评估结果	无
说明	用的是结果优先的抽取规则。

从原始矩阵开始根据文章采用的方法进行计算

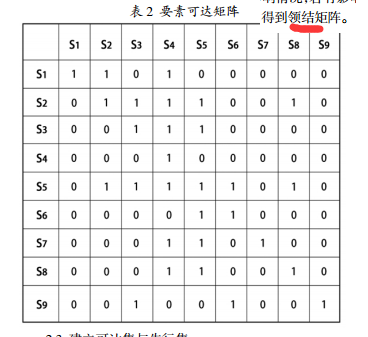

原始矩阵=

$$原始矩阵A=\begin{array} {c|ccccccc}{M_{9 \times9}} &S1 &S2 &S3 &S4 &S5 &S6 &S7 &S8 &S9\\ \hline S1 &0 &1 &0 &1 &0 &0 &0 &0 &0\\ \hline S2 &0 &0 &1 &1 &1 &0 &0 &1 &0\\ \hline S3 &0 &0 &0 &1 &1 &0 &0 &0 &0\\ \hline S4 &0 &0 &0 &0 &0 &0 &0 &0 &0\\ \hline S5 &0 &1 &1 &1 &0 &1 &0 &1 &0\\ \hline S6 &0 &0 &0 &0 &1 &0 &0 &0 &0\\ \hline S7 &0 &0 &0 &1 &1 &0 &0 &0 &0\\ \hline S8 &0 &0 &0 &1 &1 &0 &0 &0 &0\\ \hline S9 &0 &0 &1 &0 &0 &1 &0 &0 &0\\ \hline \end{array} $$

计算结果比较

$$可达矩阵R=\begin{array} {c|ccccccc}{M_{9 \times9}} &S1 &S2 &S3 &S4 &S5 &S6 &S7 &S8 &S9\\ \hline S1 &1 &1 &1 &1 &1 &1 &0 &1 &0\\ \hline S2 &0 &1 &1 &1 &1 &1 &0 &1 &0\\ \hline S3 &0 &1 &1 &1 &1 &1 &0 &1 &0\\ \hline S4 &0 &0 &0 &1 &0 &0 &0 &0 &0\\ \hline S5 &0 &1 &1 &1 &1 &1 &0 &1 &0\\ \hline S6 &0 &1 &1 &1 &1 &1 &0 &1 &0\\ \hline S7 &0 &1 &1 &1 &1 &1 &1 &1 &0\\ \hline S8 &0 &1 &1 &1 &1 &1 &0 &1 &0\\ \hline S9 &0 &1 &1 &1 &1 &1 &0 &1 &1\\ \hline \end{array} $$$$缩减矩阵S=\begin{array} {c|ccccccc}{M_{9 \times9}} &S1 &S2 &S3 &S4 &S5 &S6 &S7 &S8 &S9\\ \hline S1 &0 &1 &0 &0 &0 &0 &0 &0 &0\\ \hline S2 &0 &0 &1 &1 &0 &0 &0 &0 &0\\ \hline S3 &0 &0 &0 &0 &1 &0 &0 &0 &0\\ \hline S4 &0 &0 &0 &0 &0 &0 &0 &0 &0\\ \hline S5 &0 &0 &0 &0 &0 &1 &0 &0 &0\\ \hline S6 &0 &0 &0 &0 &0 &0 &0 &1 &0\\ \hline S7 &0 &0 &0 &0 &1 &0 &0 &0 &0\\ \hline S8 &0 &1 &0 &0 &0 &0 &0 &0 &0\\ \hline S9 &0 &0 &1 &0 &0 &0 &0 &0 &0\\ \hline \end{array} $$

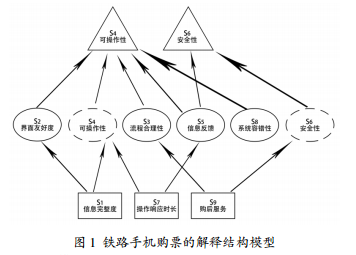

原始结果

第0层

第1层

第2层

结论：错误

吐槽一下，不贴邻接矩阵就算了，还写错别字。而且是能当关键字的词弄成了别字
本处用可达矩阵代入计算，核对其计算过程。
文中说的可达矩阵，压根就不是可达矩阵。
此文的分析内容还是很不错的。
