欢迎来到化学加!萃聚英才,共享化学!化学加,加您更精彩!客服热线:400-8383-509

专业的精细化工医药产业资源供需及整合平台

Chem. Mater.报道华东理工大学在高分子材料基因工程上的新突破

来源:华东理工大学      2020-05-22
导读:耐高温树脂由于轻质高强的优点,在航天航空领域有着广泛的应用。但是配套树脂的发展仍相对滞后,成为了限制复合材料性能提升的瓶颈。当前的问题是:树脂的使用温度能不能再提高一截,树脂更替的速度能不能再加快一点,以满足航天航空领域的进一步需求?但是,热固性树脂设计中普遍存在着提高耐热性能与降低固化温度相矛盾的现象,就像鱼和熊掌不可兼得,为耐高温树脂的设计带来了极大的困难。

耐高温树脂由于轻质高强的优点,在航天航空领域有着广泛的应用。但是配套树脂的发展仍相对滞后,成为了限制复合材料性能提升的瓶颈。当前的问题是:树脂的使用温度能不能再提高一截,树脂更替的速度能不能再加快一点,以满足航天航空领域的进一步需求?但是,热固性树脂设计中普遍存在着提高耐热性能与降低固化温度相矛盾的现象,就像鱼和熊掌不可兼得,为耐高温树脂的设计带来了极大的困难。

最近,华东理工大学林嘉平教授团队在耐高温树脂的设计方法上取得了突破,建立了适用于高性能聚合物设计的材料基因组方法,大大加快了树脂的研发速率,有望改变以试错为主的传统材料设计方法。该工作以“Rational Design of Heat-Resistant Polymers with Low Curing Energies by a Materials Genome Approach”为题发表在材料化学领域重要刊物Chem. Mater.(DOI: /10.1021/acs.chemmater.0c00238)。

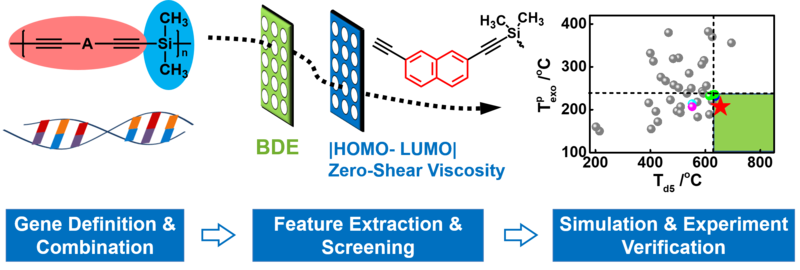

图片说明:面向树脂设计的材料基因工程方法

本工作发展的材料基因工程方法包含基因定义、收集与组合,性能预测,结构筛选,性能验证等步骤。基因定义、收集与组合为增强合成的可行性,定义合成用化学单体为基因,并进行组合筛选。性能预测是快速筛选的基础,通过数据挖掘,找到了能够代理热稳定性和固化温度的物理量,为快速筛选热稳定性好、固化温度低的树脂奠定了理论基础。结构筛选提出了“先粗筛、再精选”的两步策略,即先计算低代价的代理量,通过第一步的筛选,减少候选树脂的数量,然后通过高代价代理量的计算,从中找出优选树脂,提高了筛选效率。通过以上步骤,成功设计获得了一种新型耐高温树脂,其5 %热分解温度大于650 ℃、固化温度小于250 ℃, 有望在600 ℃下短期使用并满足航天航空领域对耐高温树脂的需求。

该工作由华东理工大学博士生朱峻立、硕士生楚明在王立权副教授的指导下完成。研究工作得到了林嘉平教授和耐高温树脂领域著名专家杜磊教授的全程指导,以“顶天立地”为目标,既发展理论设计方法,又面向实际应用需求,推进高分子材料基因工程的高质量发展。

论文链接:https://pubs.acs.org/doi/10.1021/acs.chemmater.0c00238


声明:化学加刊发或者转载此文只是出于传递、分享更多信息之目的,并不意味认同其观点或证实其描述。若有来源标注错误或侵犯了您的合法权益,请作者持权属证明与本网联系,我们将及时更正、删除,谢谢。 电话:18676881059,邮箱:gongjian@huaxuejia.cn
