Matter：云南大学包黎霞、王继亮课题组在光机电发电薄膜领域取得进展

全部

科研技术

Matter：云南大学包黎霞、王继亮课题组在光机电发电薄膜领域取得进展

来源：云南大学新闻网 2022-08-23

导读：近日，云南大学化学科学与工程学院高分子系包黎霞、王继亮课题组在Cell的姊妹刊Matter上在线发表了一篇题为“Photomechaelectric Nanogenerator”的Discovery研究成果。


该成果通过分子设计，将对紫外光敏感的偶氮苯光敏单元（AZO）及具有弱离子间相互作用的离子液体单元（ILO）以共价键的形式同时引入大分子主链。通过紫外－可见光作用下AZO单元的“逐层”顺反异构变化，使得ILO单元中的阴阳离子发生显著分离，进而形成“动态分子偶极”，而获得内部电势差。不同于导体的光电效应及无机和共轭导电聚合物半导体的光伏效应，该成果所述“光机电”效应为非电子导电型柔性聚合物的光电转换提供了可能，同时也为柔性纳米发电机、自供电光电传感器及探测器的开发提供了全新的化学策略。

相对而言，太阳能是一种取之不竭、用之不尽的绿色清洁能源，但太阳能具有间接性，不能满足人类对能源全天候使用的要求，因此太阳能的转换及存储具有重要的理论和现实意义。相变储能材料及光伏材料在过去几十年间得到了人们的广泛关注，究其原因，这两类材料可将太阳能有效存储起来或转换为电能，以便人们在任何需要的时候均可方便地使用。

广义的“光电效应”包括由法国科学家Becqurel于1839年发现的内光电效应（亦称光伏效应）及德国物理学家Hertz于1887年发现的外光电效应，“光电效应”是金属和无机或有机共轭导电聚合物半导体将太阳能转换为电能的理论基础。1905年，著名科学家爱因斯坦给出了外光电效应的理论解释。金属之所以能将太阳能转换为电能，主要是因为入射光的频率超过了金属表面自由电子的逸出频率，换言之，当入射光子的能量超过金属表面自由电子溢出所需的能量（即逸出功）时，金属表面将产生“光电子”而获得直流电。而对于无机或有机共轭导电聚合物半导体而言，光照作用下，不均匀p-N半导体的内部将产生电子与空穴的重新分布，进而形成电势差，此即光伏效应。由上述机理可知，当光作用于电子绝缘聚合物时，由于聚合物中无自由电子或电子与空穴的重新分布现象，因此电子绝缘聚合物无外光电效应或光伏效应，不能将光能转换为电能。

在团队大量前期太阳能储能材料（Chem. Eng. J., 2020,389,124483; Chem. Eng. J., 2022,428,131088; Chem. Eng. J., 2022,436,135226; Chem. Eng. J., 2022,450,138144）及功能性离子液晶或离子塑晶的分子设计、合成及应用基础上（Electrochimica Acta, 2019，294，249-259；J. Power Sources, 2019, 444, 227305; Nano Energy, 2020, 67, 104220; Polymer, 2021, 215,123388; Carbohydr. Polym, 2021, 255, 117363; J. Energy Chem.,2022,66,647-656; J. Energy Chem.,2022,73,360-369），本研究通过分子设计（如图1所示），将对紫外光敏感的偶氮苯光敏单元（AZO）及具有弱离子间相互作用的离子液体单元（ILO）以共价键的形式同时引入大分子主链。

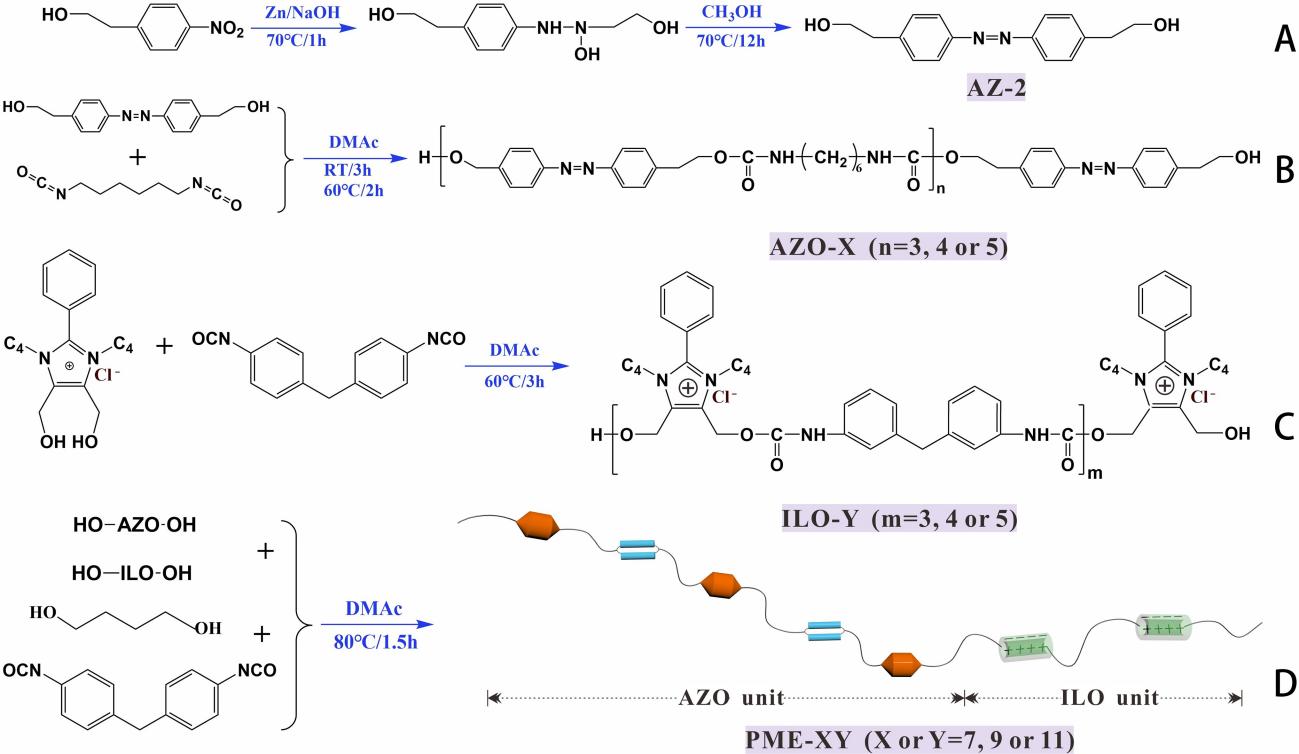

图1：具有“光机电效应”电子绝缘聚合物的分子结构示意图

以期通过紫外－可见光作用下AZO单元的“逐层”顺反异构变化，使得同样被共价键合于大分子链的ILO单元中的阴阳离子在AZO单元发生异构变化的同时发生有效分离，进而形成动态分子偶极，从而获得内部电势差，并最终实现电子绝缘聚合物也可将光能转换为电能的目的。不同于传统导体及半导体通过光电效应将光能转换为直流电的机理，该研究通过紫外光作用下AZO单元的逐层空间构型翻转（微弱“机械形变”），诱导相应ILO单元中的阴阳离子有效分离而产生动态分子偶极，形成内部电势差，并最终诱导沉积电极内部的电子发生周期性定向迁移而获得交流电。简便起见，将该研究所述机理称为“Photomechaelectric effect”（光机电效应），工作机理如图2所示。

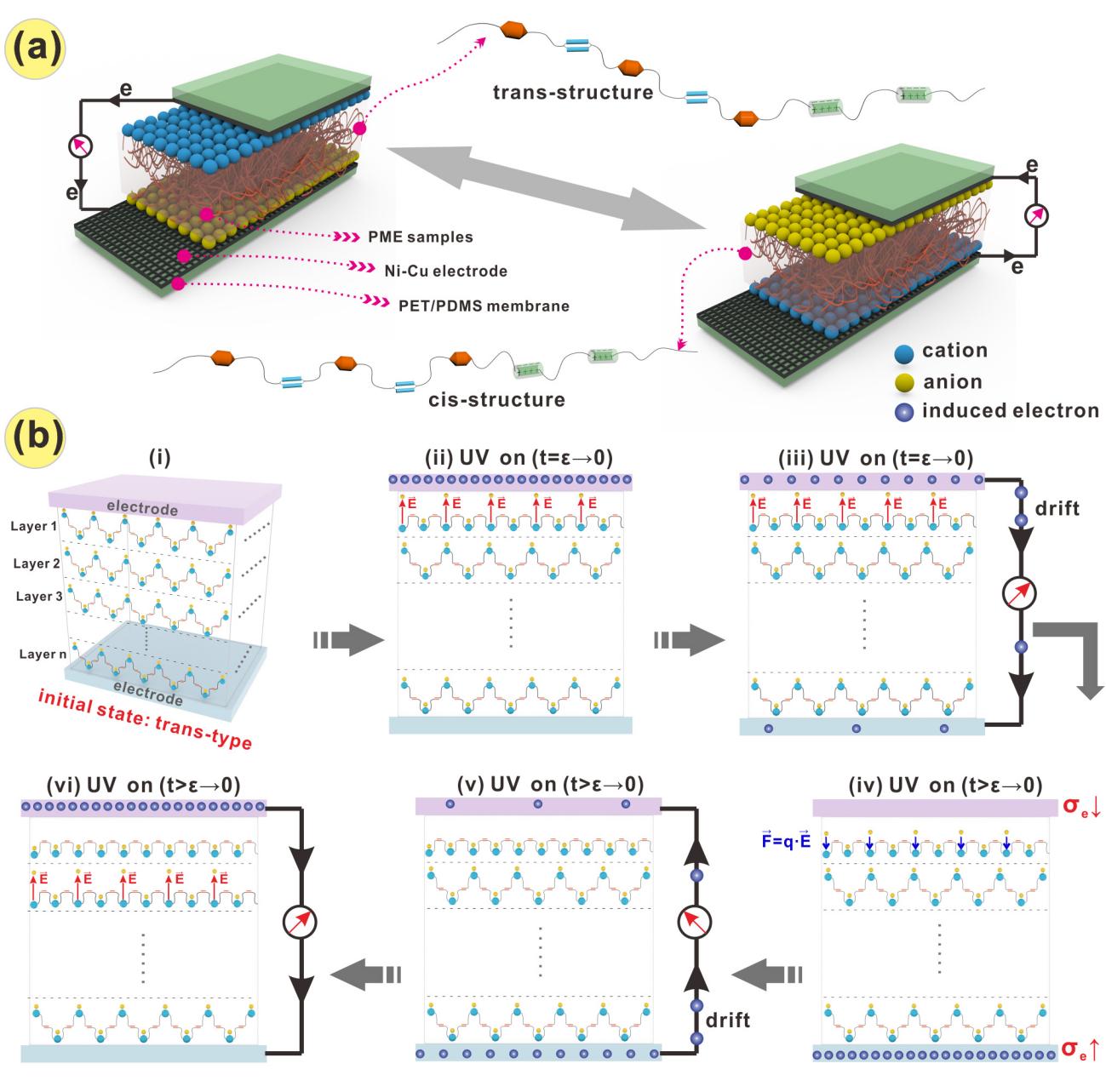

图2：光机电纳米发电机的发电机理示意图

相关研究结果显示，该研究所制备的电子绝缘型ZAO-ILO共聚物薄膜在仅3 mW cm-2的紫外光辐照时即可产生超过5V的交流电，且经过整流电路整流处理后可多次、持续点亮商用LED二极管，10分钟内2200 μF大容量商用电容器两端的电压可升高至4.5V以上（如图3所示），所开发“光机电”共聚物在柔性纳米发电机、自供电光电探测器及光电传感器领域表现出巨大的应用价值。

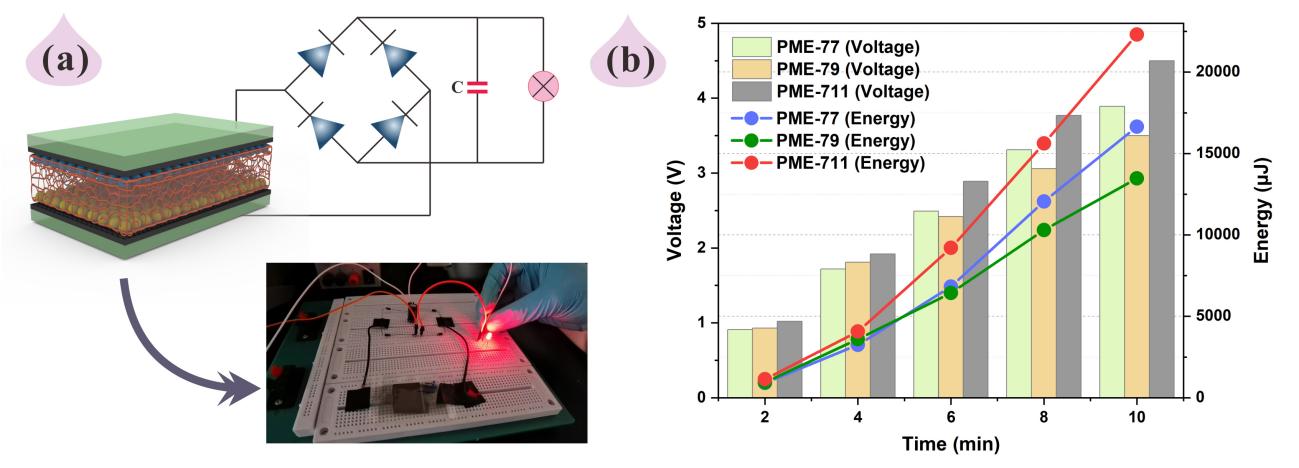

图3：光机电纳米发电薄膜的能量－时间依赖性曲线

论文通讯作者为包黎霞、王继亮，第一作者为硕士生赵金、张映昊。该工作得到国家自然科学基金（21961044，22169024）、云南省科技厅“重大科技专项”、云南省“千人”计划、云南省“万人”计划、云南省基础研究计划（202105AC160072，202101BC070001-019，202101AT070280，202102AB080017）和云南大学研究生创新研究计划（2021Y394）的大力支持。

文章链接:https://authors.elsevier.com/a/1fbFe_wvImik7g

参考资料：http://www.news.ynu.edu.cn/info/1101/28064.htm

声明：化学加刊发或者转载此文只是出于传递、分享更多信息之目的，并不意味认同其观点或证实其描述。若有来源标注错误或侵犯了您的合法权益，请作者持权属证明与本网联系，我们将及时更正、删除，谢谢。电话：18676881059，邮箱：gongjian@huaxuejia.cn

投稿合作邮箱：gongjian@huaxuejia.cn

手机号绑定

请输入校验码

请选择用户类型

绑定企业

Matter：云南大学包黎霞、王继亮课题组在光机电发电薄膜领域取得进展

来源：云南大学新闻网 2022-08-23
