国内少数牛B大学的牛B化学院才配齐了---- 常用化学仪器设备及其应用汇总(上)

来源:公众号|化学加(20151001)      2015-10-13
导读:化学仪器设备在化学研究过程中扮演着至关重要的角色,我们经常需要利用这些仪器对物质进行定性分析,定量分析,形态分析,从而获取物质的化学组成、成分含量及化学结构等信息。化学加将分两篇为大家介绍化工院校大学生应当了解的常用化学仪器设备。

一、色谱仪

1.气相色谱仪

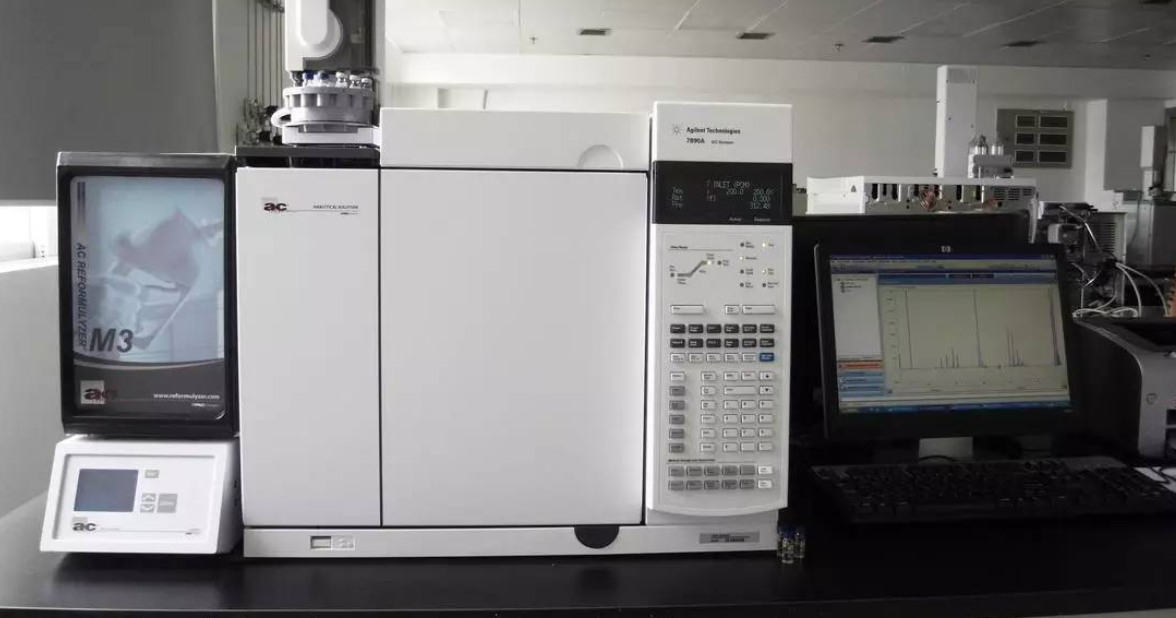

GC-3010A型气相色谱仪

气相色谱仪是一种利用物质的沸点、极性及吸附性质的差异,对混合气体中各组成分进行分析检测的仪器。

组成:气路系统、进样系统、分离系统、温控系统和检测记录系统。

用途:它除用于定量和定性分析外,还能测定样品在固定相上的分配系数、活度系数、分子量和比表面积等物理化学常数。

2.液相色谱仪


安捷伦1200液相色谱仪

液相色谱仪是指利用混合物在液-固或不互溶的两种液体之间分配比的差异,对混合物进行先分离,而后分析鉴定的仪器。

组成:进样系统、输液系统、分离系统、检测系统和数据处理系统。

用途:主要用于分离、分析、纯化,适用于分析高沸点不易挥发、分子量大、不同极性的有机化合物。

3.离子色谱仪


美国DIONEX ICS5000型离子色谱仪

离子色谱是高效液相色谱的一种,基于离子交换树脂上可离解的离子与流动相中具有相同电荷的溶质离子之间进行的可逆交换和分析物溶质对交换剂亲和力的差别而被分离,而后进行分析检测。

组成:流动相容器、高压输液泵、进样器、色谱柱、检测器和数据处理系统。
用途:主要用于无机阴离子、无机阳离子的检测和有机阴离子、有机阳离子的分析,主要包括生物胺,有机酸和糖类分析。

4.凝胶渗透色谱仪


EcoSEC半微量凝胶渗透色谱仪

凝胶渗透色谱仪是一种利用聚合物在分离柱上按分子流体力学体积大小分离开和鉴定的仪器,

组成:泵系统、进样系统、凝胶色谱柱、检测系统和数据采集与处理系统。

用途:它不仅可用于小分子物质的分离和鉴定,而且可以用来分析化学性质相同分子体积不同的高分子同系物。

5.制备液相色谱仪

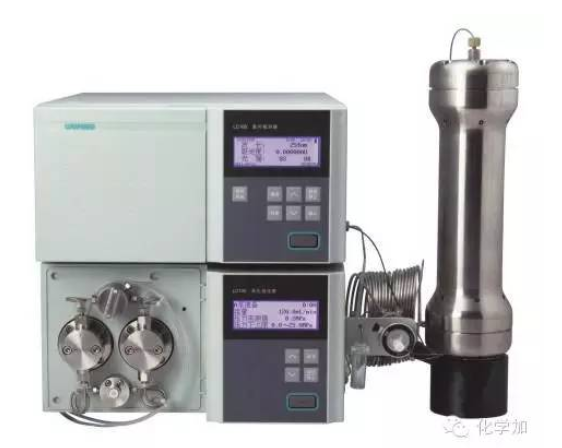

LC-100P系列制备液相色谱

制备液相色谱仪是采用液相色谱技术制备纯物质,即分离、收集一种或多种色谱纯物质。其作用是从混合物中得到纯物质。

6.高速逆流色谱仪

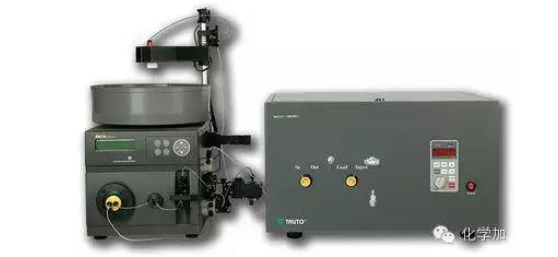

TBE-300A+AKTA Prime高速逆流色谱仪

高速逆流色谱仪是一种不用任何固态的支撑物或载体,基于连续高效的液-液分配分离技术的仪器。

用途:适合于中小分子类物质的分离纯化,广泛用于天然药物成分的分离制备和分析。

二、光谱分析仪

1.ICP等离子发射光谱仪


Optima 5300DV  ICP等离子发射光谱仪

ICP等离子发射光谱仪是一种利用样品的各元素产生跃迁时,发射出具有一定的特征谱线的光,进而检测这种特征谱线并检测其强度的仪器。

组成:发射器、ICP、分光器、检测和处理系统。

用途:可用于多组分同时测定和不同状态的样品的分析,可以定性分析元素和定量计算该元素的浓度。

2.X射线荧光光谱仪


DF-1000  X射线荧光光谱仪

X射线荧光光谱仪一种射线式分析仪器,通过物质被激发后释放出的特征X射线荧光的波长和强度,从而对元素进行定性和定量分析。

组成:一次X射线源和样品室、分光晶体和平行光管、检测器和记录显示仪器。

用途:能分析原子序数 12~92的所有元素,以及各种形态样品的无标半定量分析。

3.傅里叶变换红外光谱仪


Nicolet 5700智能型傅里叶变换红外光谱仪

傅里叶变换红外光谱仪是基于对干涉后的红外光进行傅里叶变换的原理而开发的红外光谱仪。

组成:红外光源、光阑、干涉仪、样品室、检测器以及各种红外反射镜、激光器、控制电路板和电源。

用途:主要用于对样品的定性和定量分析,织物等表面涂层的分析和高分子材料大分子链等的测定。

4.红外光谱仪


EQUINOX 55 红外光谱仪

红外光谱仪是一种根据分子内部原子间的相对振动和分子转动等信息来确定物质分子结构和鉴别化合物的分析仪器。

用途:用于获得分子中含有何种化学键或官能团的信息,从而确定物质分子结构和鉴别化合物。

5.激光诱导击穿光谱仪


ChemReveal 激光诱导击穿光谱仪

激光诱导击穿光谱仪是光谱分析领域一种崭新的分析手段,是通过高能量激光光源,在分析材料表面形成高强度激光光斑(等离子体),使样品激发发光,这些光随后通过光谱系统和检测系统进行分析。

用途:可用于分析材料中的绝大部分无机元素.,同时能分析低原子数元素例如:从H到Na的元素,这些元素用其他技术很难分析。

6.拉曼光谱仪


Nicolet Almega XR 激光共聚焦拉曼光谱仪

拉曼光谱仪是一种根据分子被激发后相对应的光子频率的变化而产生的特征拉曼峰来判断和监测的仪器。可用于鉴别试验和结构解析,定性分析、定量分析。

7.原子吸收光谱仪

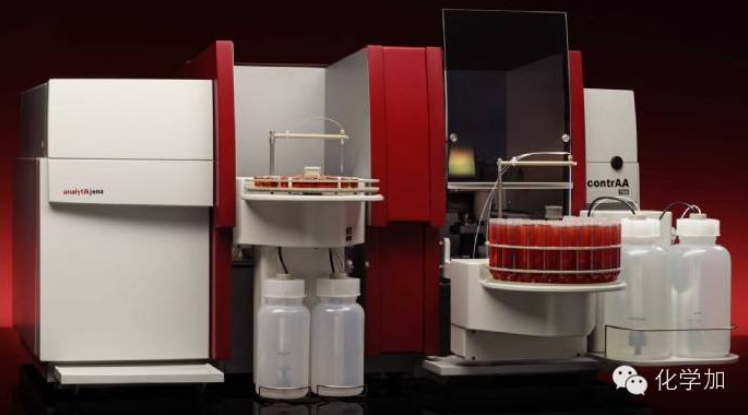

contrAA®700连续光源 火焰/石墨炉原子吸收光谱仪

原子吸收光谱仪是通过辐射出具有待测元素特征谱线的光,通过试样蒸气时被蒸气中待测元素基态原子所吸收,由辐射特征谱线光被减弱的程度来测定试样中待测元素的含量。

组成:光源、原子化系统、分光系统和检测系统。

用途:可用于常量及微痕量元素分析、测量待测元素含量。

8.原子荧光光谱仪


AFS-3100原子荧光光谱仪

原子荧光光谱仪是通过测量待测元素的原子蒸汽在辐射能激发下检测出的特征荧光光谱线的波长和强度进行物质的定性与定量分析。

组成:激发光源、原子化器、光学系统和检测器。

用途:主要用于元素的定性和定量分析,可实现多元素同时测定。

9.光栅光谱仪


光栅光谱仪,是将成分复杂的光分解为光谱线的科学仪器。通过电脑化自动显示数值仪器显示和分析,从而测知物品中含有何种元素。

用途:主要用于颜色测量、化学成份的浓度测量或辐射度学分析、膜厚测量、气体成分分析等。

10.气相分子吸收光谱仪


GMA3202气相分子吸收光谱仪

气相分子吸收光谱仪是应用气相分子吸收光谱法进行水质分析的一种仪器。

用途:可用于水中亚硫酸盐、高锰酸钾指数、氯离子、溴离子、碘离子、氰化物、二氧化硫、二氧化氮等物质指标的检测。

11.紫外分光光度计、紫外可见光分光光度仪

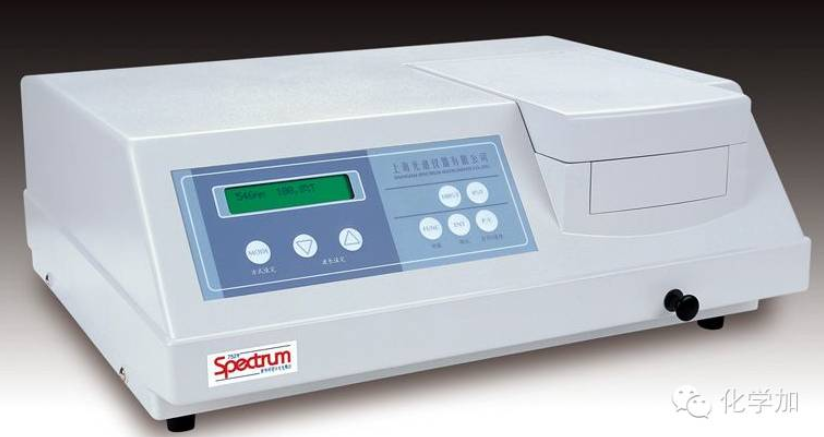

UV752紫外可见分光光度计


SP-752型紫外可见分光光度计

紫外分光光度计是利用不同物质在吸收紫外光能量的情况不同,从而可根据吸收光谱上的某些特征波长处的吸光度的高低判别或测定该物质的含量。

组成:辐射源(光源)、色散系统、检测系统、吸收池、数据处理机、自动记录器及显示器等部件。

用途:主要用于研究物质的成分、结构和物质间相互作用。

紫外可见分光光度计与紫外分光光度计主要区别在于光源波长范围的不同。一般紫外分光光度计应用波长范围在200nm->500~600nm间,而紫外可见分光光度计的应用波长范围在200-850nm之间。

12.荧光分光光度计


顺序注射原子荧光分光光度计AFS-930

荧光分光光度计是用于扫描液相荧光标记物所发出的荧光光谱的一种仪器。

用途:不但可以做一般的定量分析, 而且还可以推断分子在各种环境下的构象变化, 从而阐明分子结构与功能之间的关系。主要用于液体、固体样品(如凝胶条)的光谱扫描。

三、质谱仪

1.气质联用仪

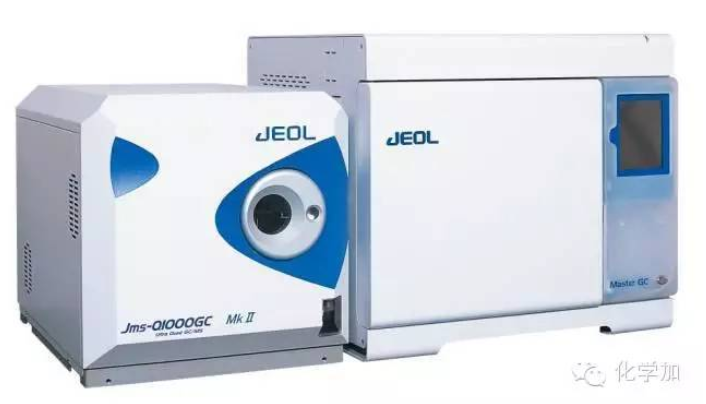

气相色谱四级杆质谱联用仪(JMS-Q1000GC)

气质联用仪是指将气相色谱仪和质谱仪联合起来使用的仪器,由离子源、滤质器、检测器三部分组成。

用途:它综合了质谱法和色谱法的优点,可以进行复杂有机化合物高效的定性、定量分析。

2.液质联用仪

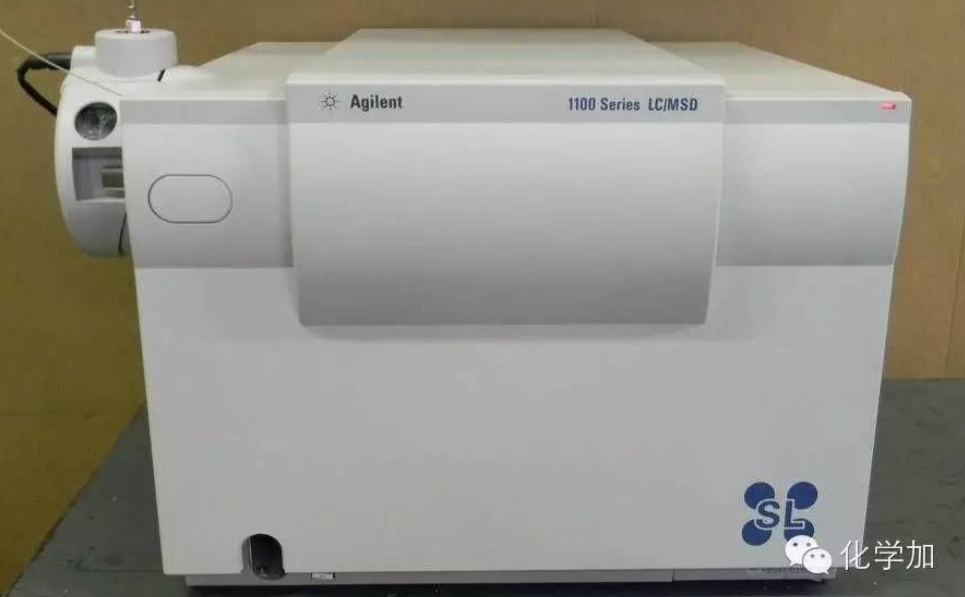

Agilent 1100液质联用仪

液质联用仪是以液相色谱作为分离系统,质谱为检测系统。样品在质谱部分和流动相分离,被离子化后,经质谱的质量分析器将离子碎片按质量数分开,经检测器得质朴图。

用途:结合了各自的优势,可以对复杂样品的相对分子质量与结构信息进行高效的测定和分析。

3.ICP-MS 等离子体质谱仪

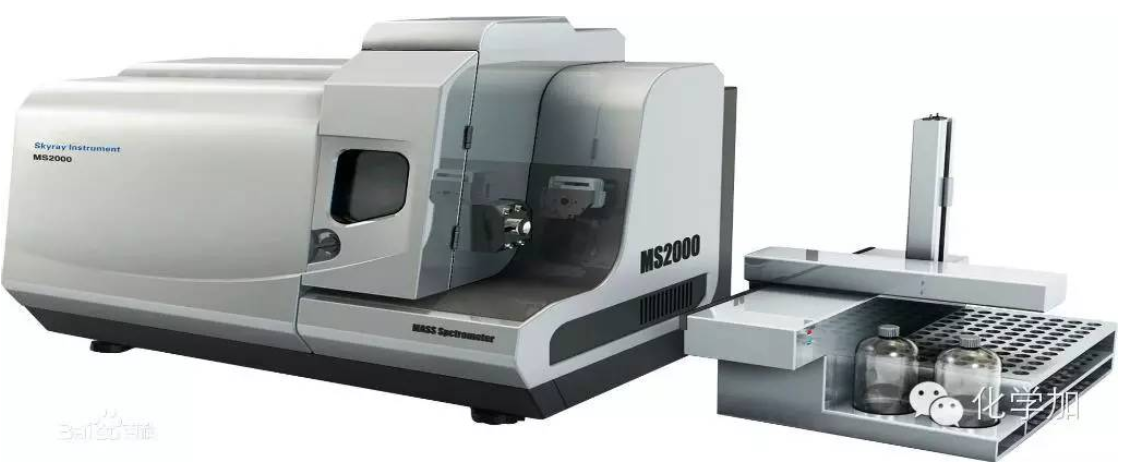

ICP-MS 2000等离子体质谱仪

ICP-MS 等离子体质谱仪结合了ICP的高温电离特性和四级杆质谱仪灵敏快速扫描的优点。

组成:ICP等离子体离子源、四级杆离子透镜、四级杆通用碰撞反应池、四级杆质量过滤器和离子检测系统。

用途:可用于几乎所有元素(Li-U)的元素分析、同位素分析和形态分析。

4.二次离子质谱仪

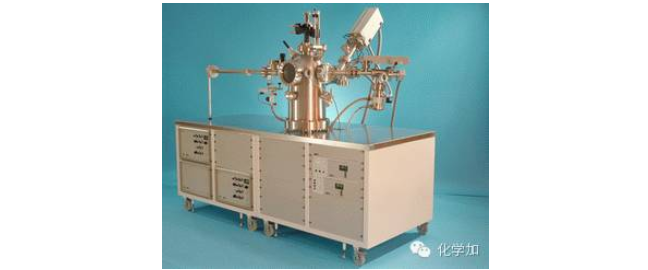

Hiden SIMS 二次离子质谱仪

二次离子质谱仪是利用离子束轰击待测物表面,将样品表面的原子溅射出来成为带电的离子,然后用磁分析器或四极滤质器所组成的质谱仪分析离子的荷/质比,便可知道表面的成份,是最前沿的表面分析技术。

用途:可以用于鉴定有机成分的分子结构,分析表面和近表面原子层的化学组成。

5.同位素质谱仪


IsoPrime IRMS 同位素质谱仪

同位素质谱仪是用于同位素分析的质谱仪器。

组成:电子轰击型离子源、磁分析器和接收器,辅助系统包括样品制备和进样系统、供电系统、真空系统和计算机控制系统。

主要分析对象是:锂、硼、镁、钾、钙、铷、锶、钐、钕、铅、铀和钚。

6.在线质谱仪


在线质谱仪利用不同离子在磁场或电场的运动轨迹不同,把离子按质荷比分开而得到质谱图,从而得到样品的分析结果。

组成:进样装置、离子源、质量分析器、检测器以及真空系统。

用途:特别适合快速反应过程以及多位点的同时监测。
